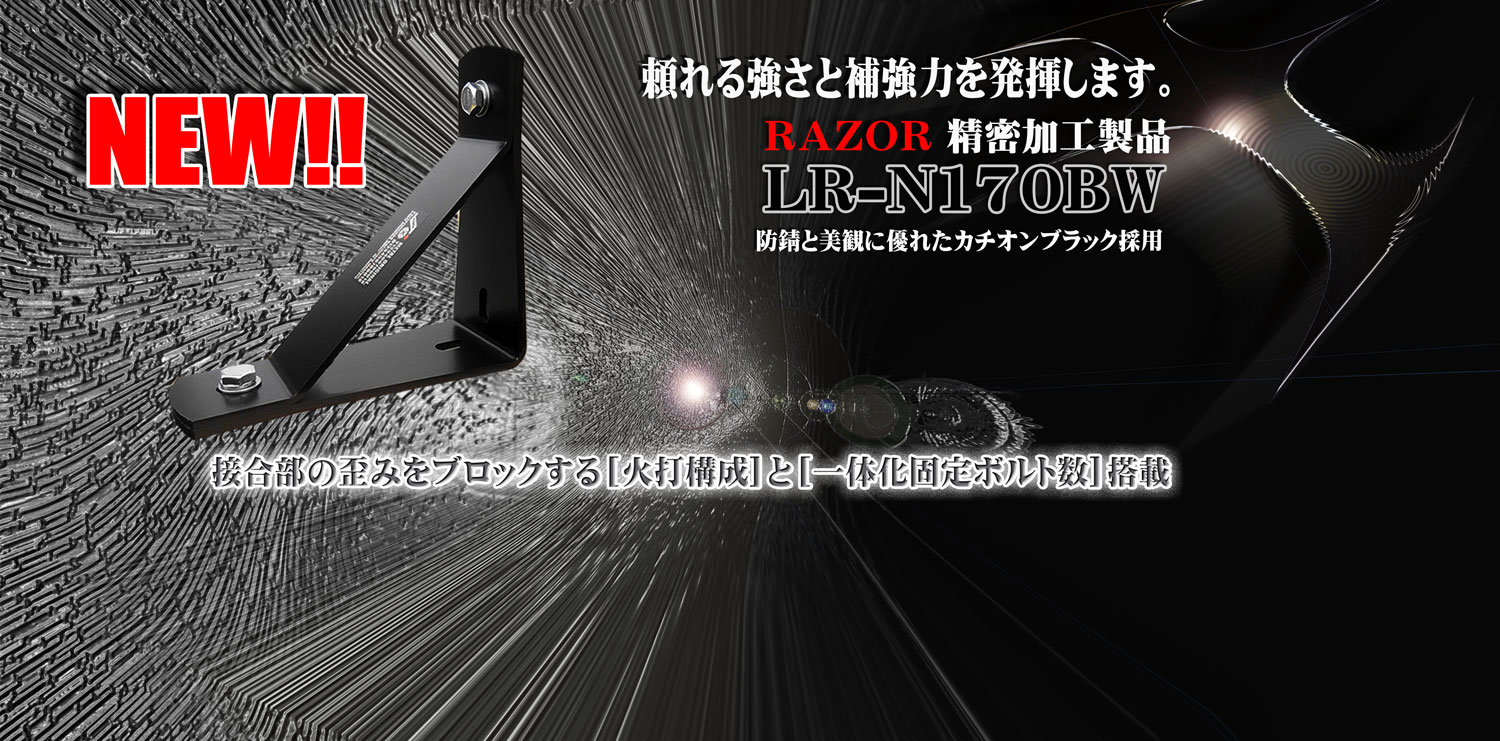

火打金物 L金物 引寄せ結束金物兼用のLR-N170BWです。住宅の柱材角を強固な構成につくりあげます。 |
![](lrbbackChrome170.jpg)
|
|
|
|
NEW 角金物 強力小型タイプ MADEinJAPAN ![](/sougou0709/Razormark.jpg)
精密レーザー加工でカットされた面は、シャープな角とねじれの無い正確な形状を造り上げます。 |
![](/LRN400BN250B/LRN170BW/LRN170BW640/NEW-LRN170Bstyle03.jpg)
|
![](/LRN400BN250B/LRN170BW/LRN170BW640/NEW-LRN170Bstyle06.jpg) |
正確に合わせ重なるパーツとカチオン電着塗装の美しさをご覧ください。 |
背 面
最小幅 先端 6cm
![](/LRN400BN250B/LRN170BW/LRN170BW640/NEW-LRN170Bstyle05.jpg)
最大幅 角 (コーナー) 9cm |
|
後 側 面
斜板 板厚 4.5mm
![](/LRN400BN250B/LRN170BW/LRN170BW640/NEW-LRN170Bstyle04.jpg)
L金物 板厚み 6mm 使用ボルト数 4本 (9M×65mm) |

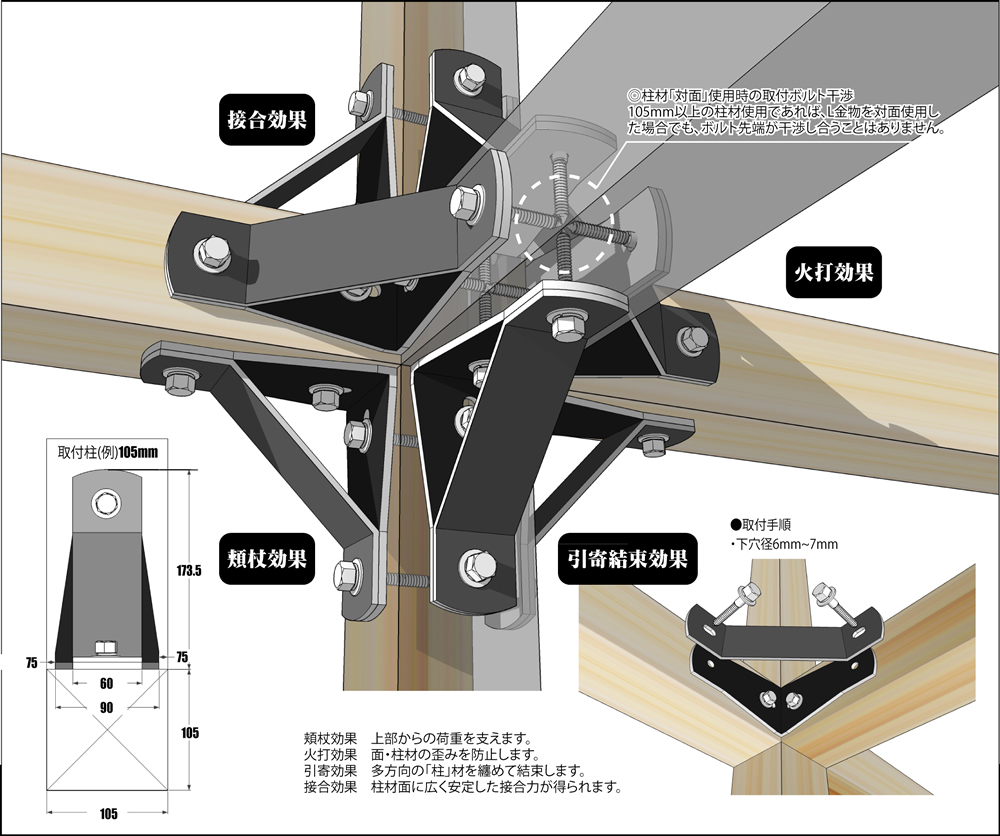

LR-N170BWの用途と使用・効果 |
![](/LRN400BN250B/LRN170BW/001LRN170BWAmazon.jpg) |

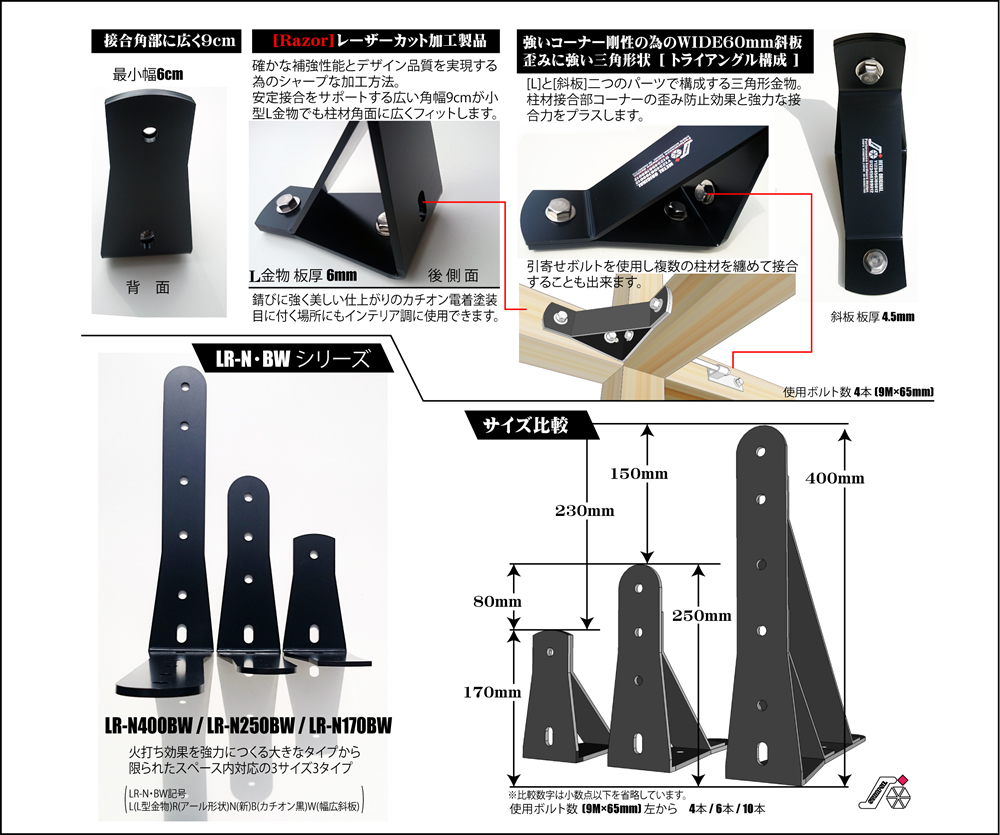

LR-N170BWの優れた拡張仕様と特徴 |
引寄せ金物 (羽子板金物) との兼用使用が可能です。
角の火打ち効果 接合力に 柱を引寄せて結束する効果もプラスできます。 |
![](/LRN400BN250B/LRN170BW/004LRN170BW.jpg) |

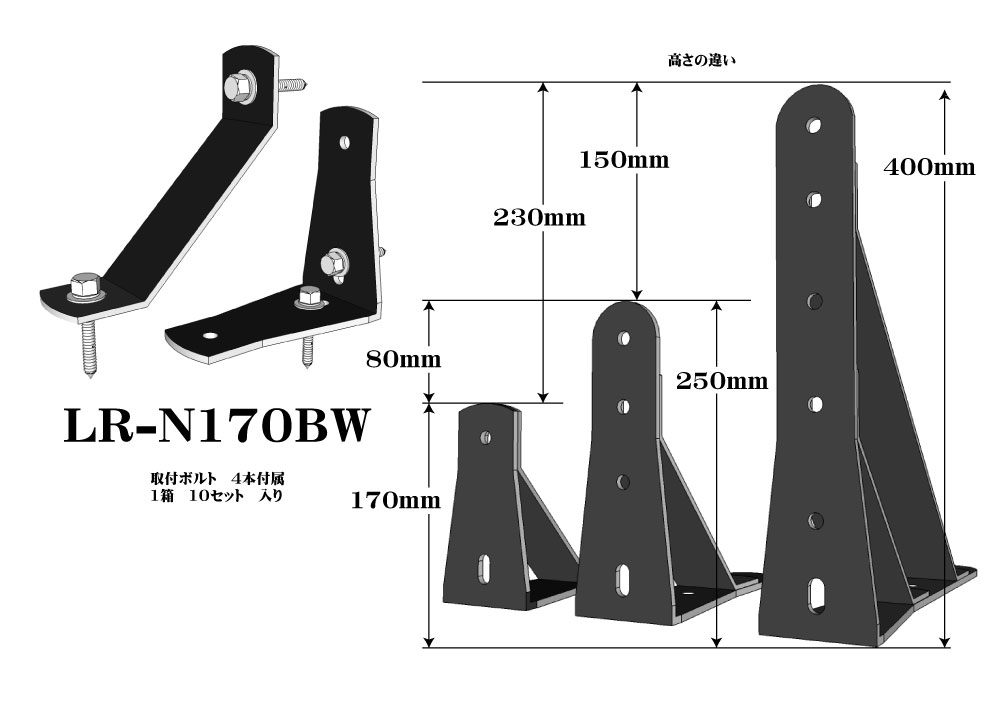

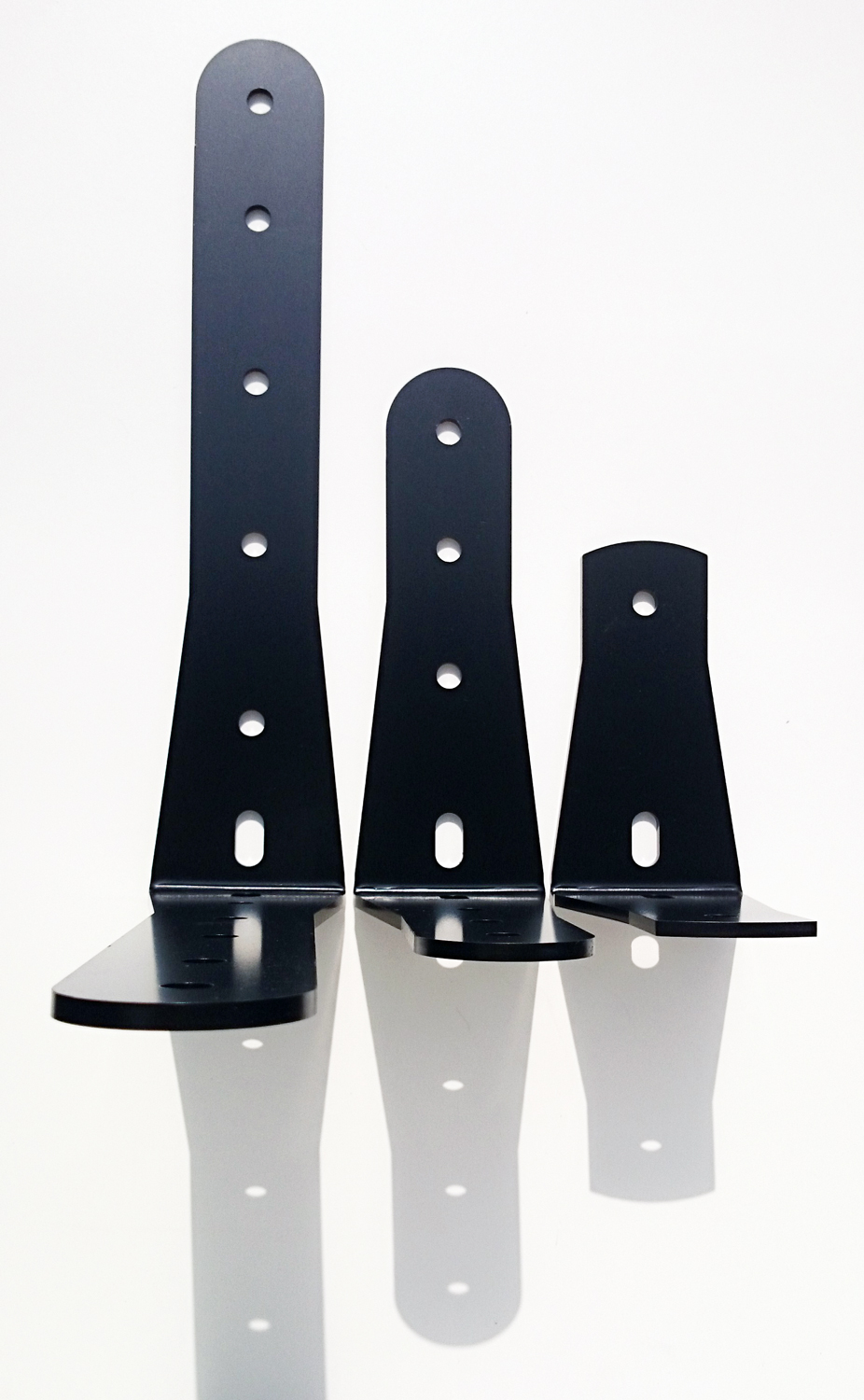

LR-Nシリーズ サイズ比較図 |
[LR金物サイズ比較] LR-N400BW / LR-N250BW / LR-N170BW |
|
必要な接合箇所に最適なサイズをお選びください。 |
![](/LRN400BN250B/LRN170BW/NEW-LRN170Bstyle02.jpg) |
![](/LRN400BN250B/LRN250BW1.jpg) |

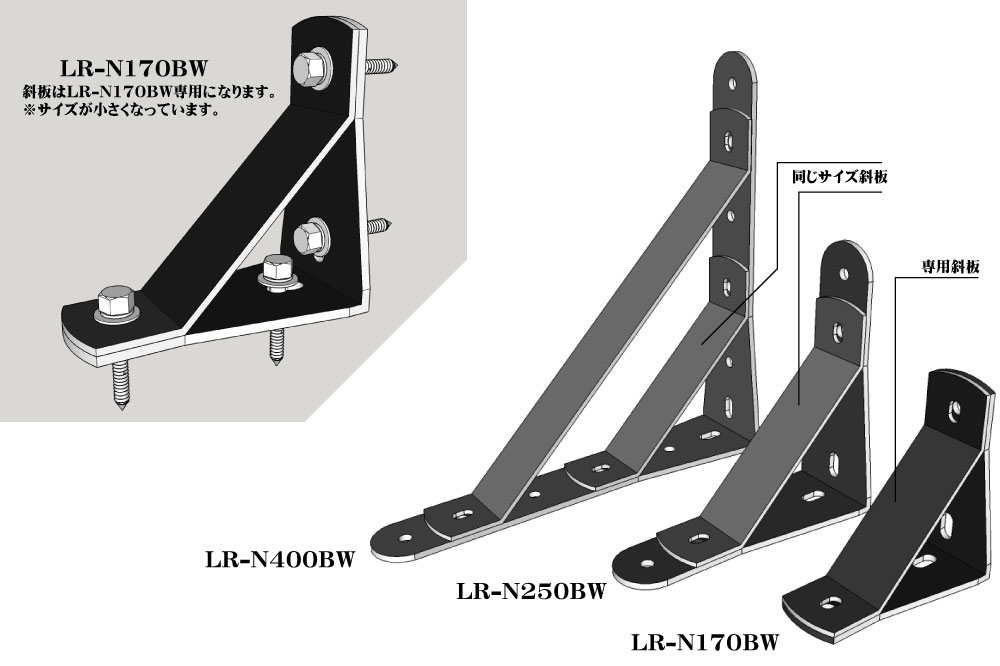

製品パーツ仕様図 |
![](/LRN400BN250B/LRN250BW2.jpg) |

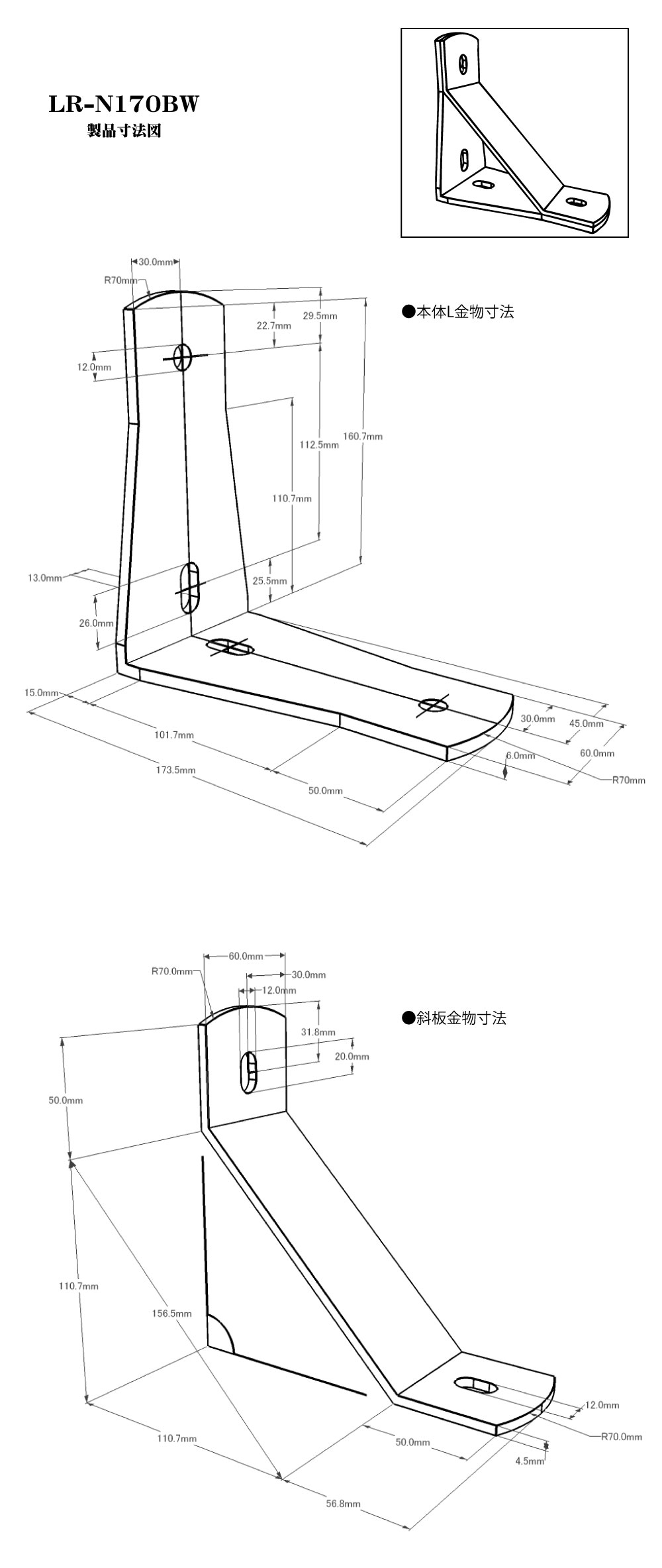

製品サイズ 寸法図 |
![](/LRN400BN250B/LRN250BW3.jpg) |
取付ボルトは耐力試験済みのものを採用しています。【材料証明書】【ミルシート】材料採用 ボルト・SW・W 三種の検査書 |
![](/LRN400BN250B/LRN170BW/003LRN170BW.jpg)
採用に確かな使用結果が得られます。 |
※この製品は、大量生産品用の型プレス加工採用商品ではありません。また、設計・製造は日本国内の確かな製作技術で製造されています。 MADEinJAPAN |
