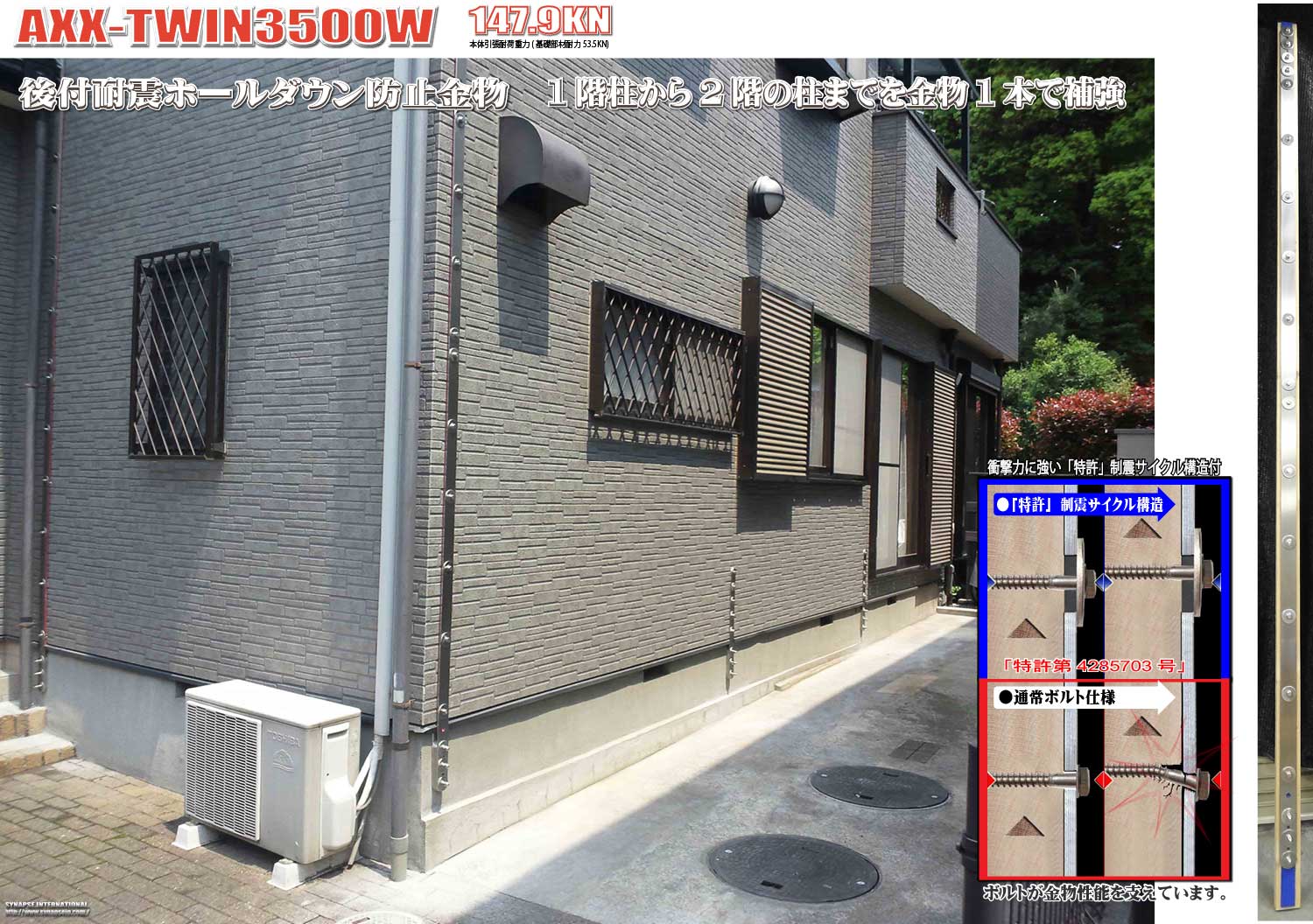

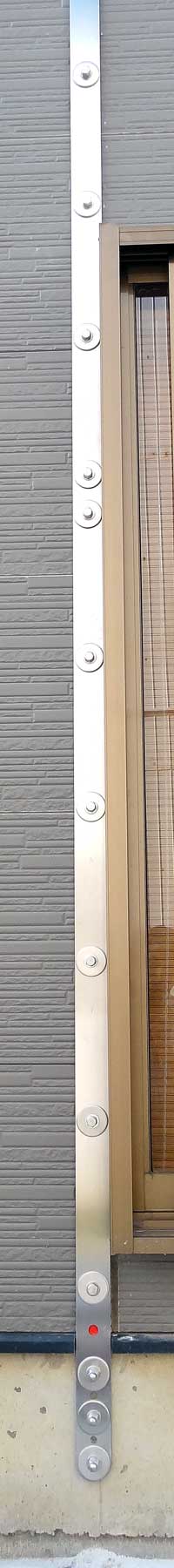

基礎と一階柱脚部から二階柱脚部まで、一つの金物で連続して柱を補強します。

■特定金物仕様金物概要

製品名:限定耐震後付ホールダウン金物

「AXX-TWIN3500W」

■金物特徴

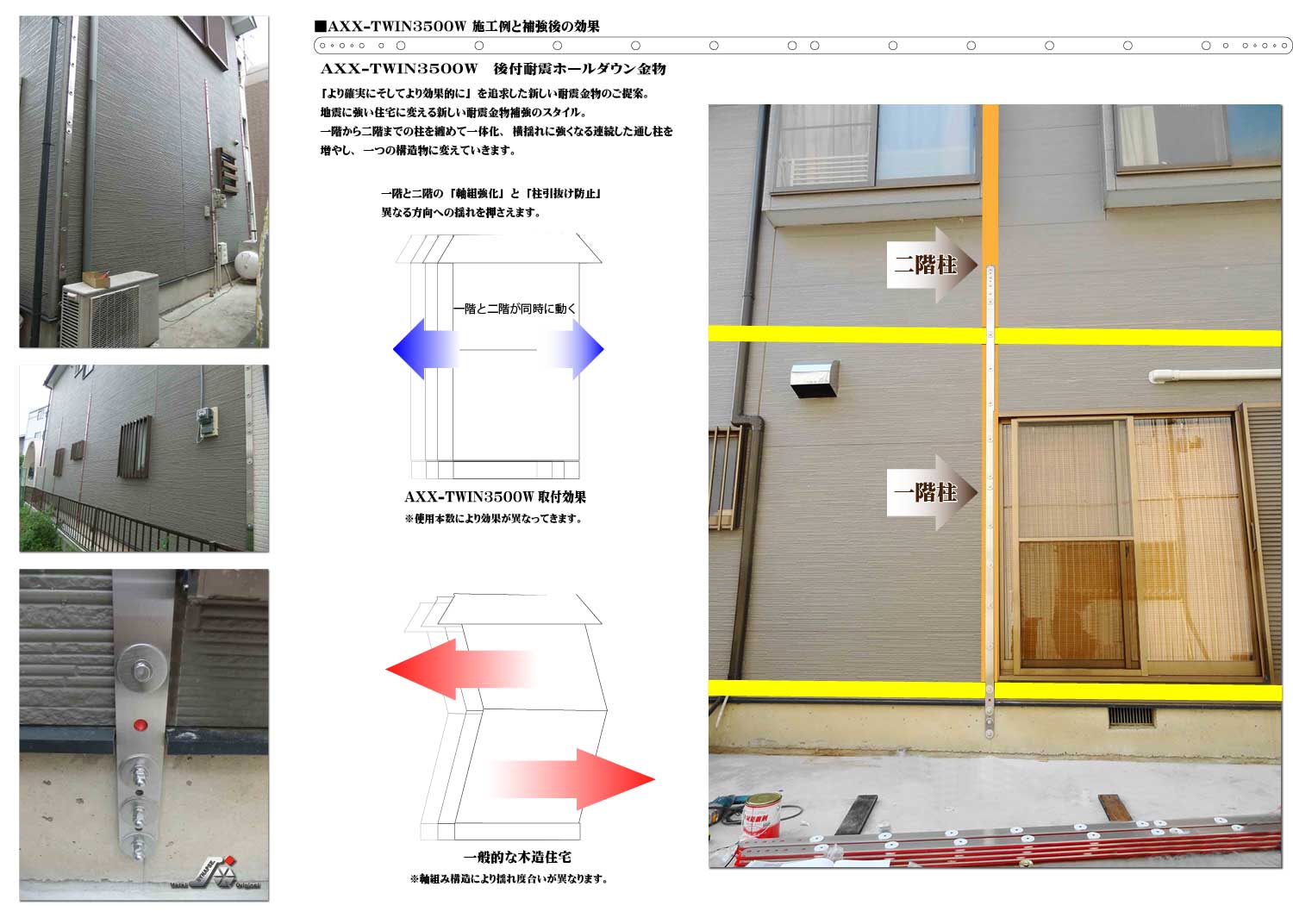

1.1階から2階までの柱引抜け箇所を一本で補強し、建物に地震時の建ち留まる強さ「通し柱」をつくります。

2.全長3,500mmの本体金物がそのまま建物に使用できなかった場合に、「AXX-TWIN3500W」本体を中央でカットすると、長さ1,750mm同一サイズの後付柱金物2本として補強柱2か所に使用できます。(※基礎ボルトオプションが別途1セット分必要になります。)

(アクサ-ツイン3500ダブル)

製品引張耐荷重力数値:6mm厚/幅60mm/SUS304FL/60mm幅内喪失最大幅30mm 残り最小幅断面積(左端15mm/右端15mm)条件試験数値 147.9KN

製品寸法:金物サイズ 長さ3500mm/幅60mm/厚さ6mm (※等分使用時は長さが1750mmになります。)

製品材質:ステンレス製品/表面仕上げはヘアライン調仕上。

製品仕様:「特許」制震サイクル構造12か所 (※等分カット1700mm使用時は6か所になります。)

取付部材:基礎ボルトアンカー3本(※10M×120mm=3本/固定耐力増強にプラス1本追加可能 ※基礎高さが300mm以上必要)

取付部材:柱コーチボルト16本(※1階柱11本から12本使用 2階柱脚部5本から6本使用 建物により取付位置と本数が前後します。)

特定金物についてのご質問とご相談はマークの指定店、又はシナプス(048-625-7406)まで。

本体中央をカットすることで、◎AXX-1750 (1,750mm) 2本にして使用することができます。
← →中央カット
 →→→→→→→→→→
2本セットになります。
特定金物」 販売指定店 限定金物
「AXX-TWIN3500W」 (アクサ-ツイン3500ダブル
通常販売金物以外の限定金物のお取扱と施工を行っています。
通常販売金物のお取扱と施工を行っています。
