NH-B　土台固定　耐震補強金物

ロング仕様

----------------

土台固定に基礎のアンカー位置を下部へ移動する必要がある時
NH-B性能を損なうことなく固定することができます。

背面金物は最下部アンカーで基礎に固定します。

NH-Bと背面金物を固定するボルト種は、NH-Bの基礎固定金物が
「木部位置」か「基礎位置」か、「その他の位置」かで適切なボルト種を採用します。

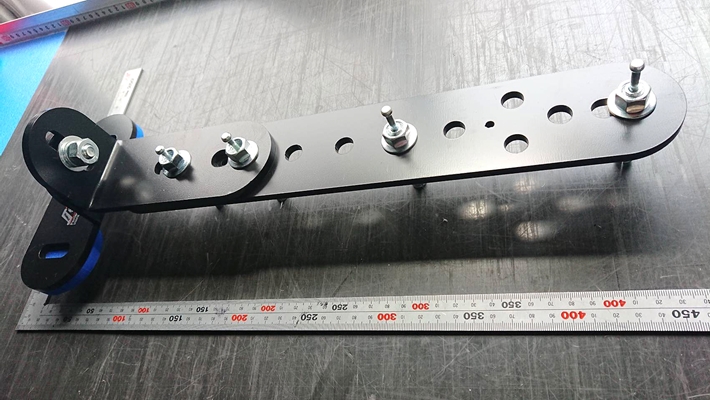

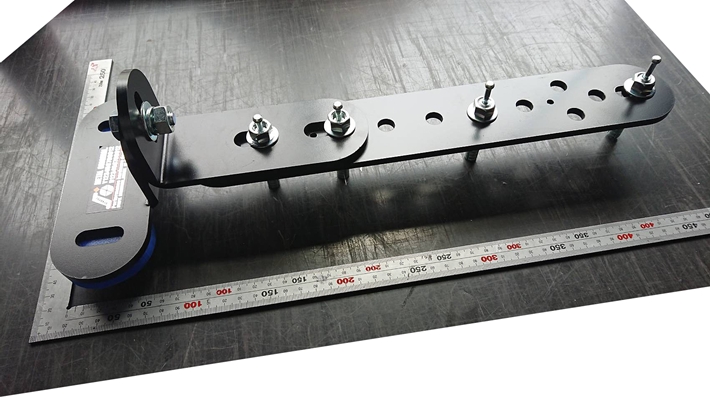

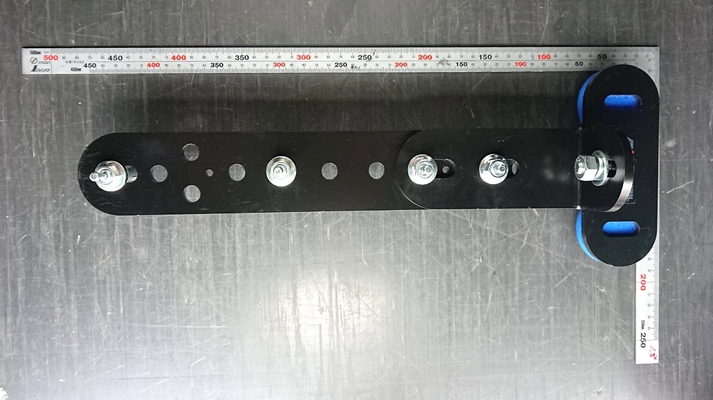

写真の仕様は、基礎面にNH-B基礎金物が面している場合の
ボルト種「アンカー10MX30mm」です。

木部面にはコーチスクリュー「剪断耐力のあるSUS10M以上を推進」

背面使用の金物は「FR-360B　本体限界破断荷重60KN」を使用しています。

◇FR-360NB(板厚6mm)(SS/鉄　表面処理/カチオン電着(黒)) ※取付部材(無)
