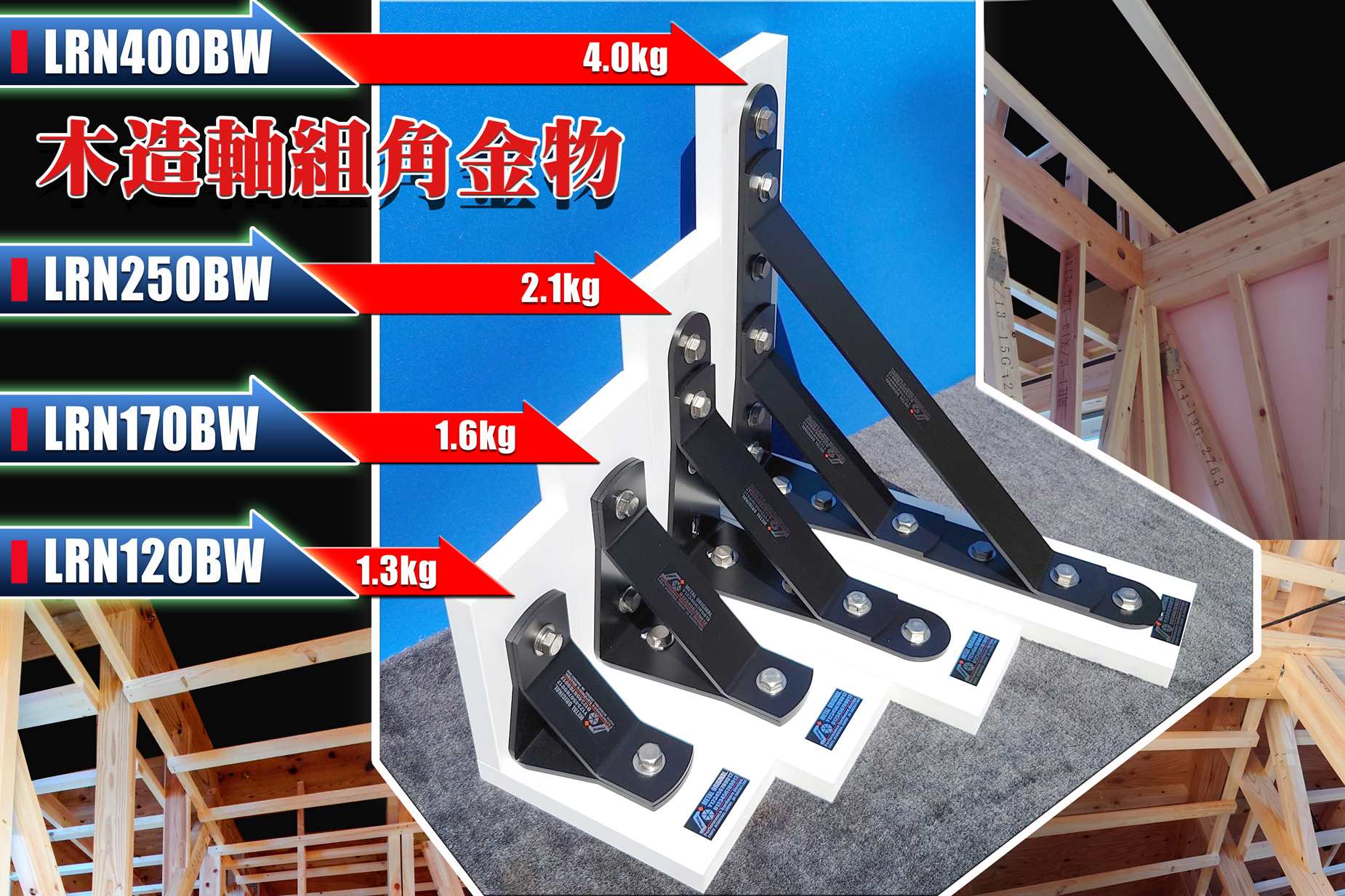

LR-N400BW LR-N250BW
角金物 材角接合金物 [コーナー歪み防止 強化斜板仕様]





強力な面剛性を造る。

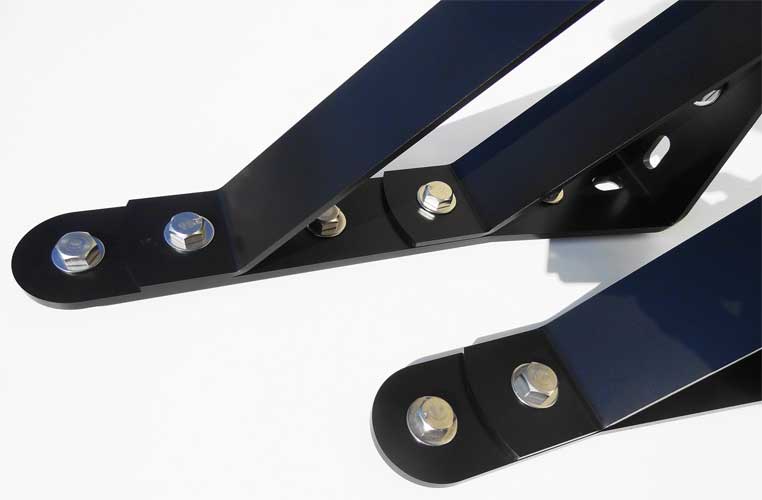

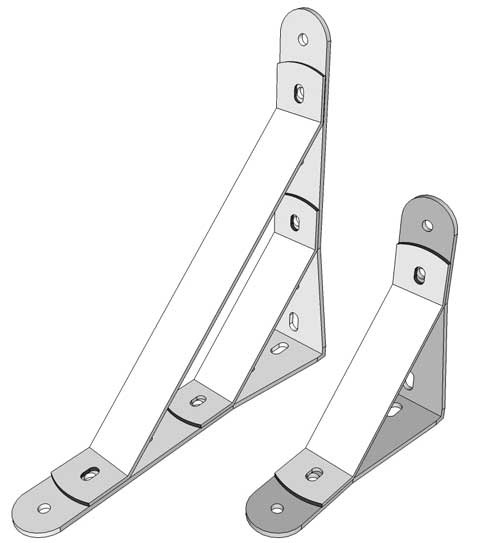

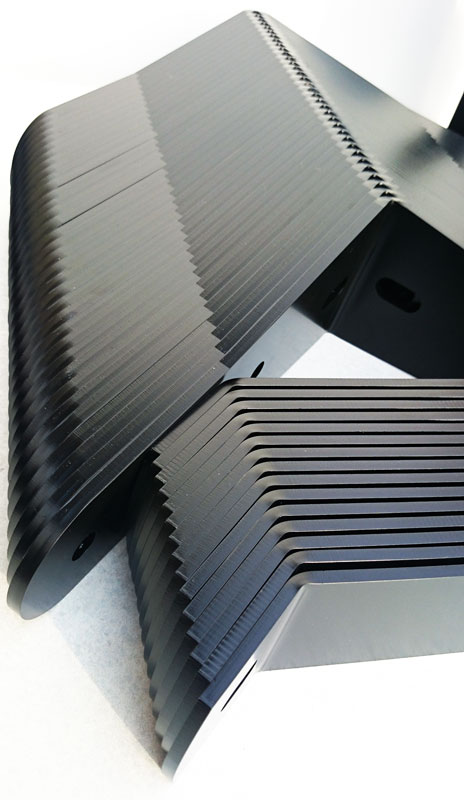

デザイン性に優れたレーザーカット形状

美しい仕上がりで錆に強いカチオン鍍金

強力で緩和性を持った火打バー構成

柱接合部をLR400BW金物の角幅90mmと固定ボルト数で、より確実な接合を提供します。

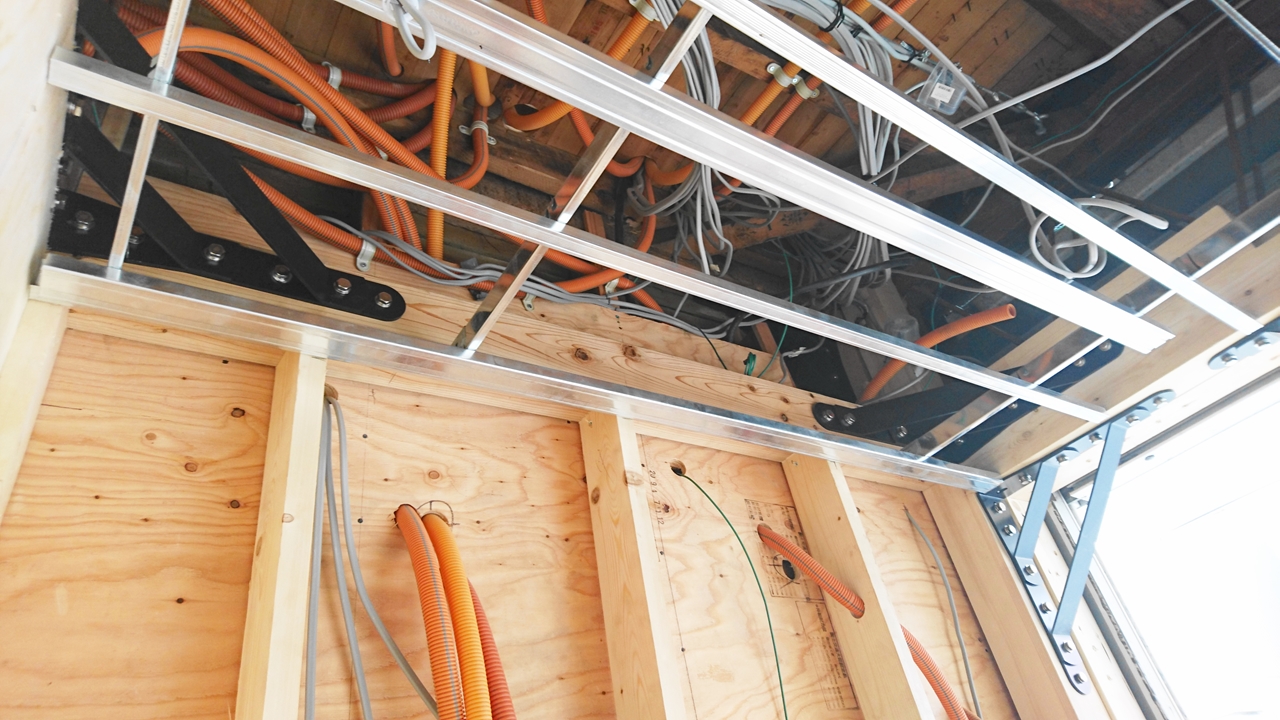

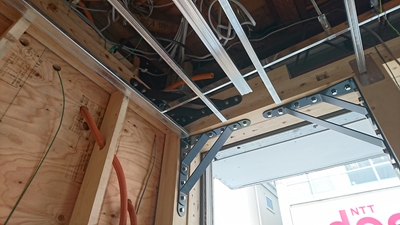

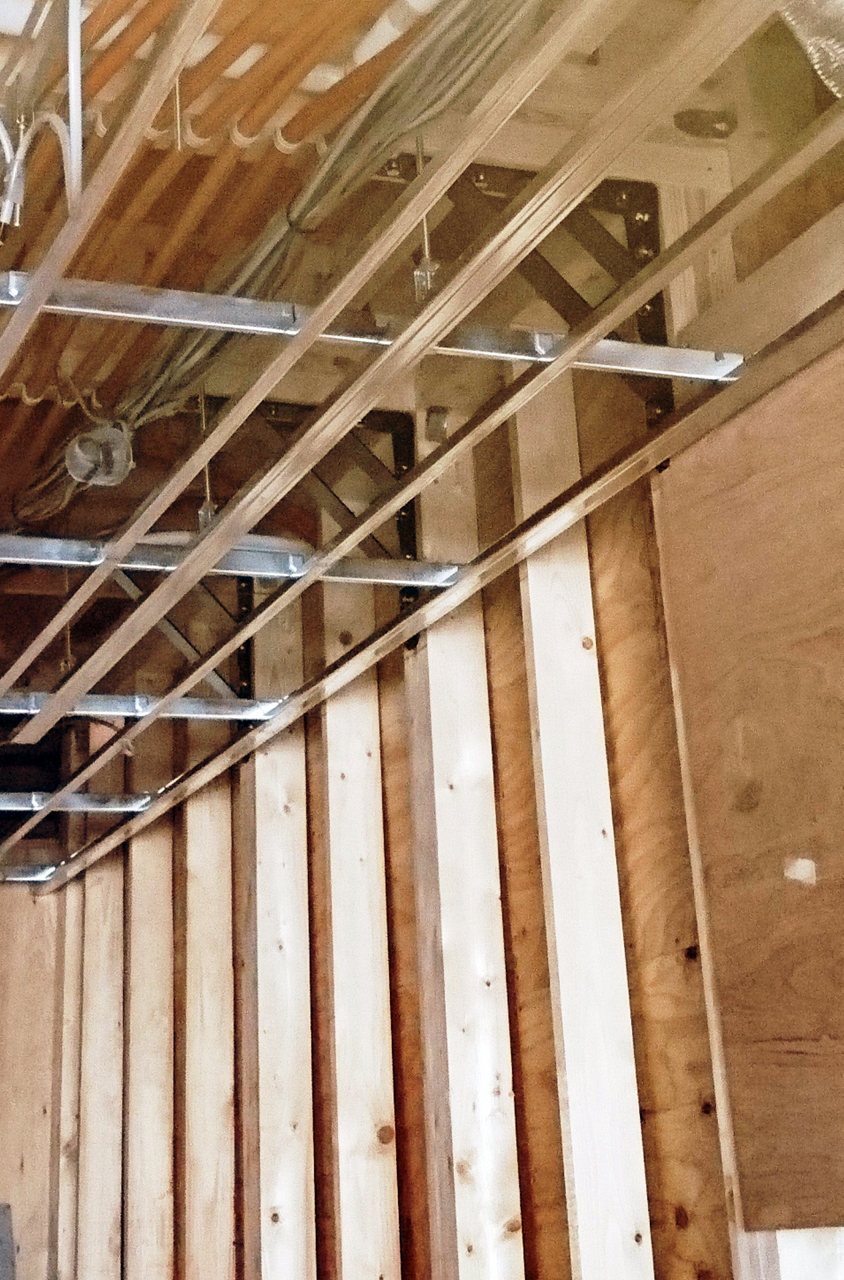

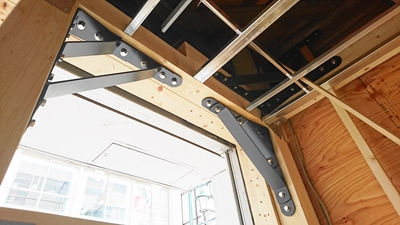

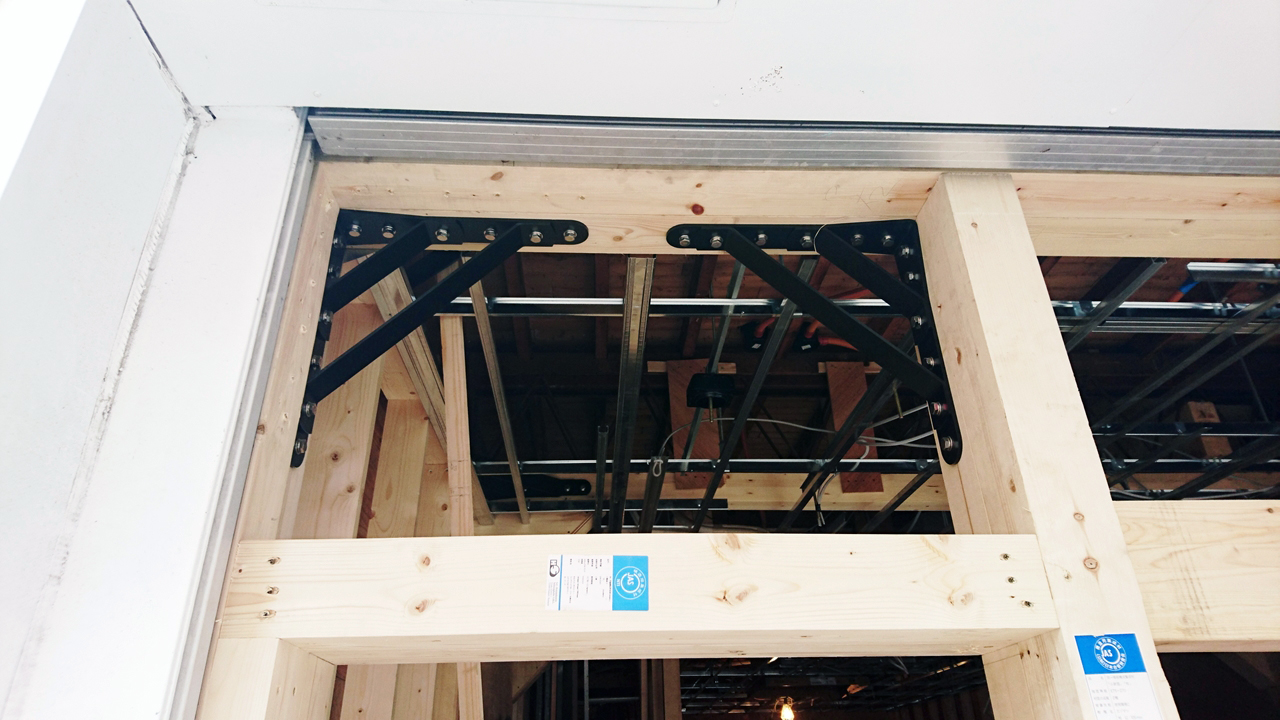

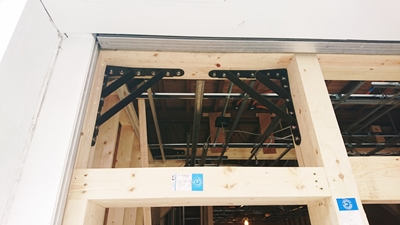

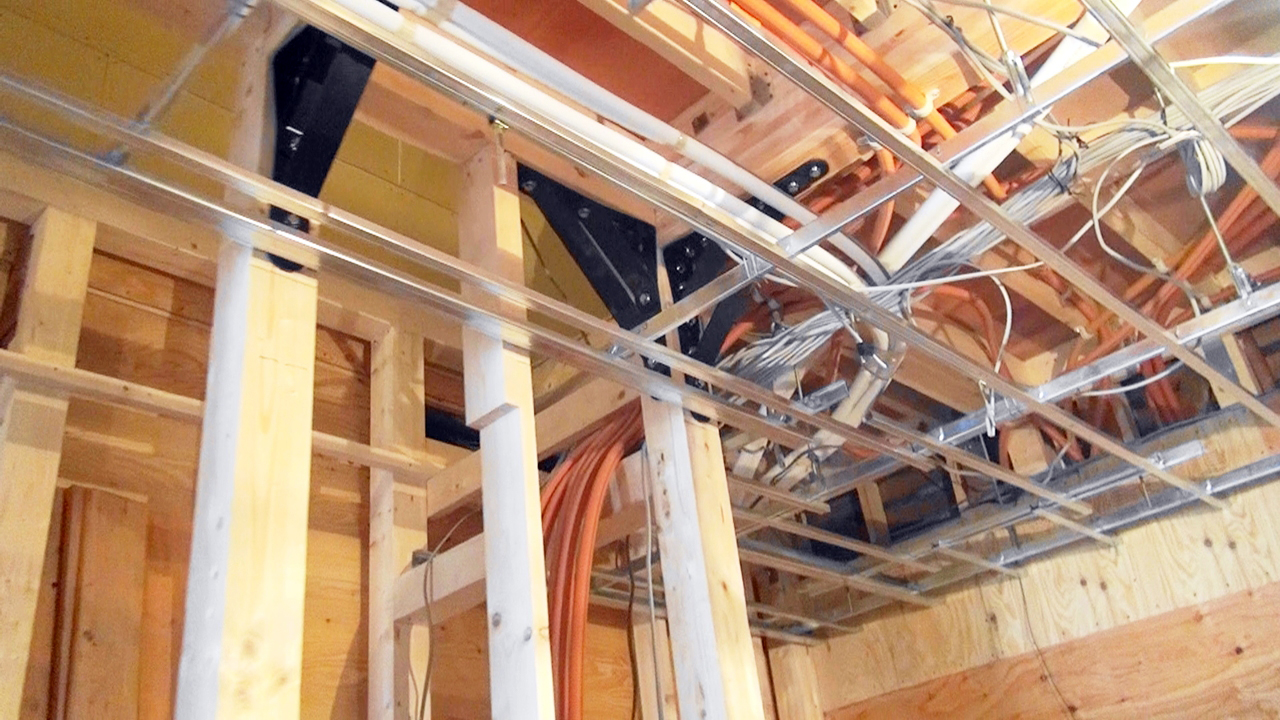

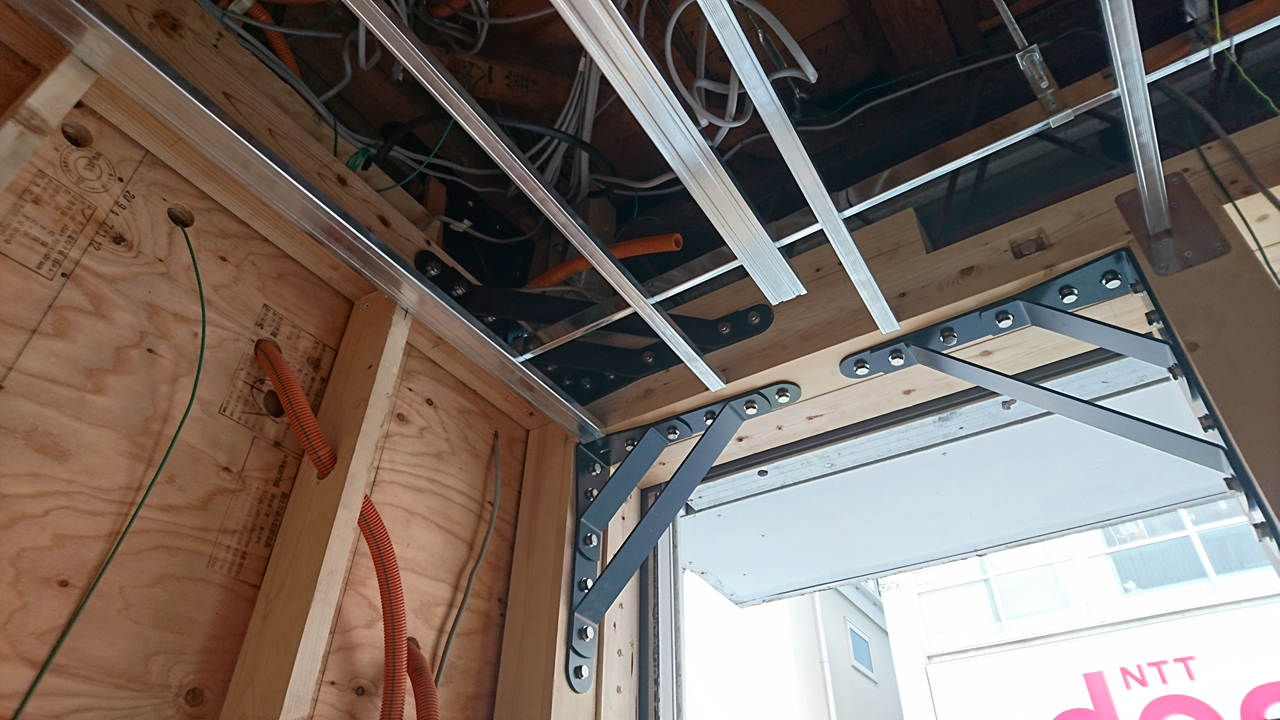

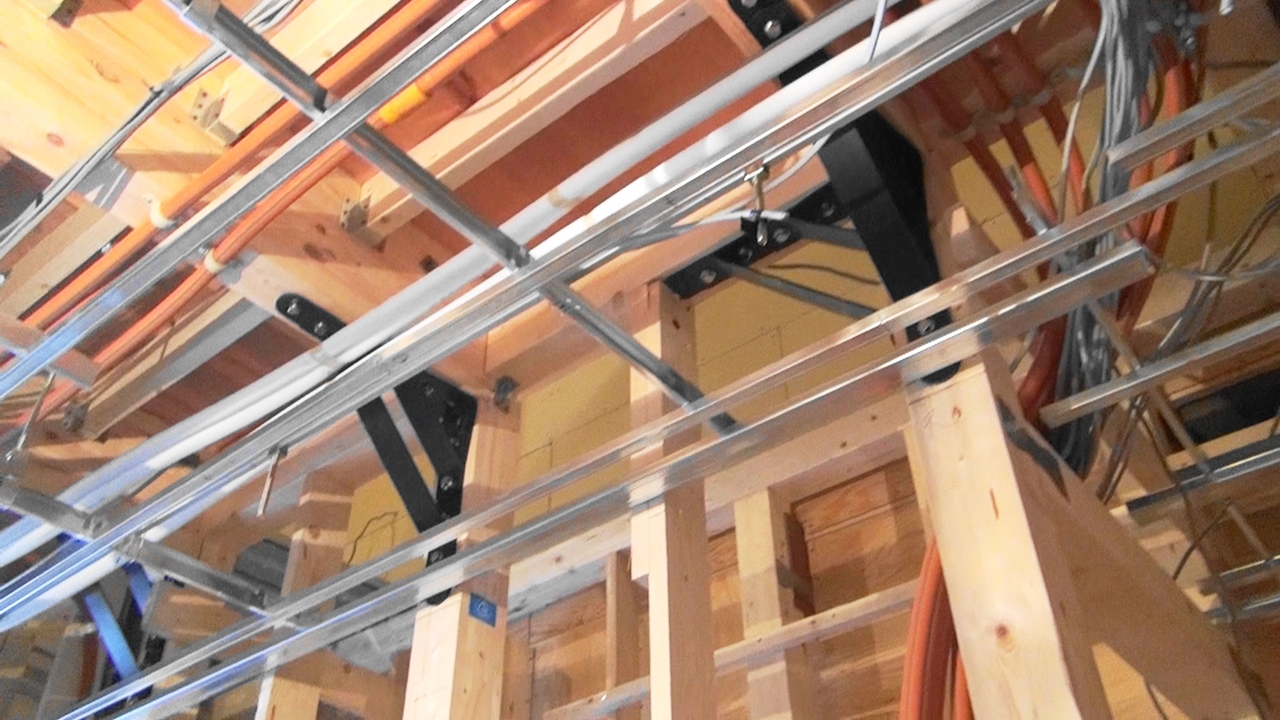

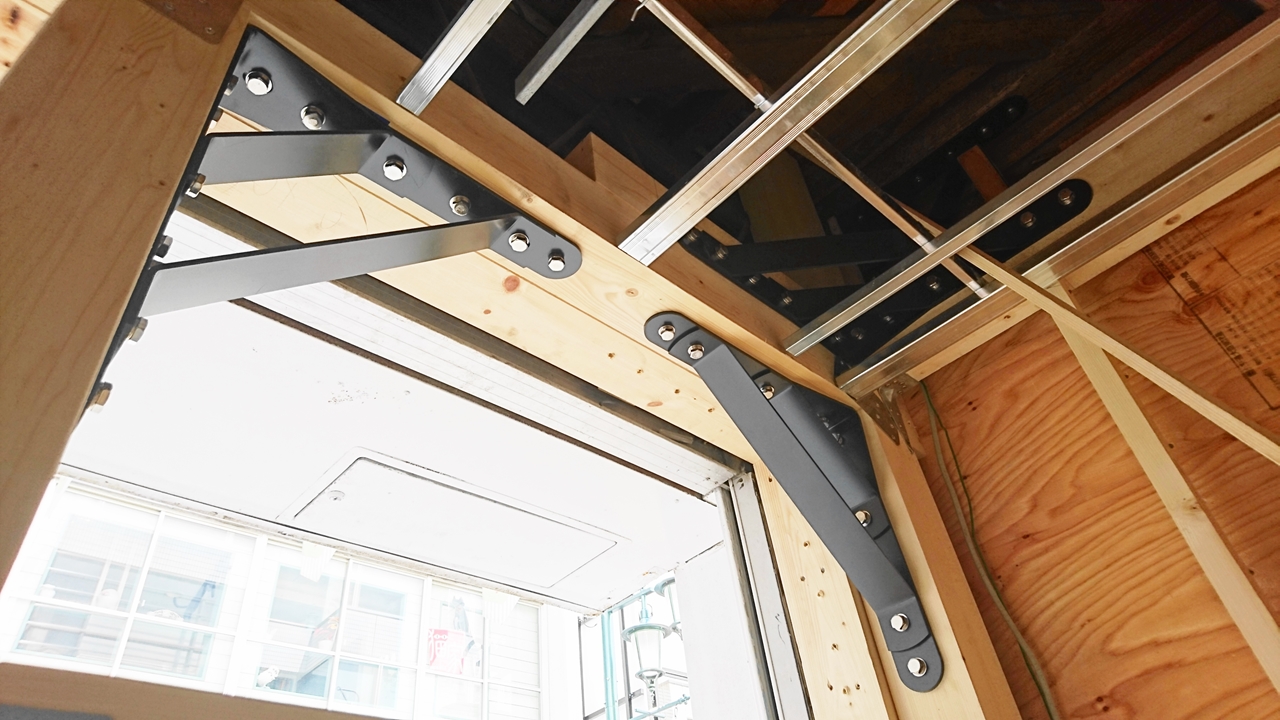

〈施工例写真を「拡大」表示でご覧いただけます。〉

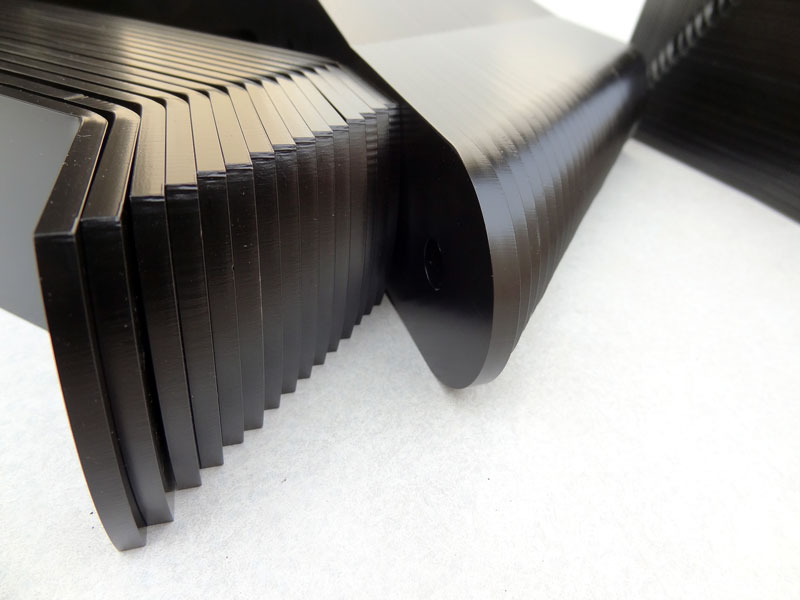

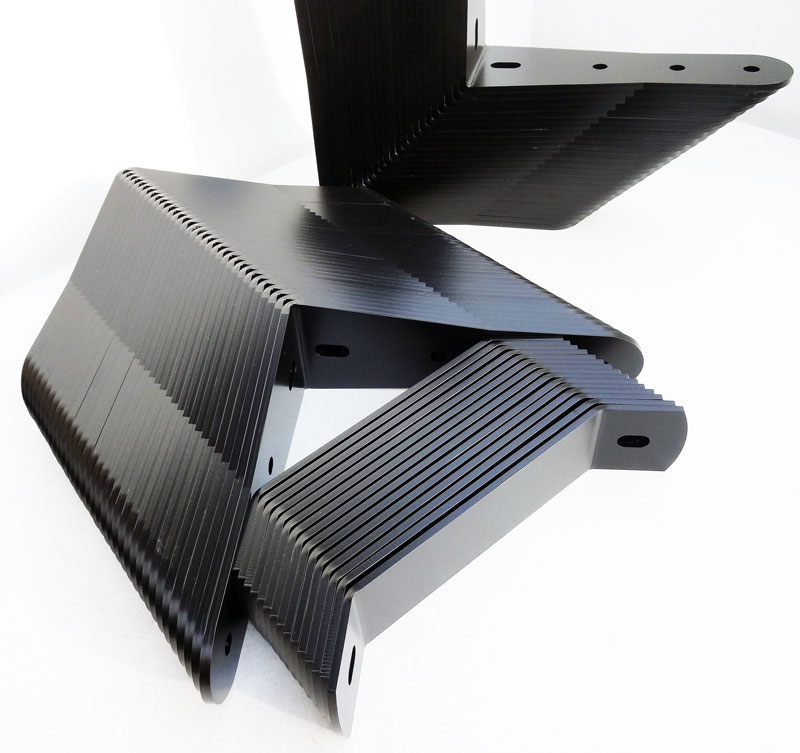

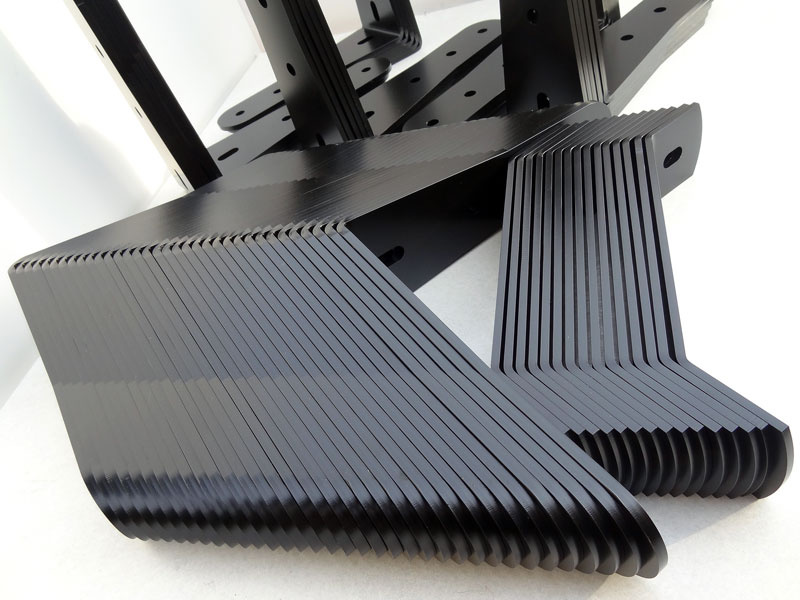

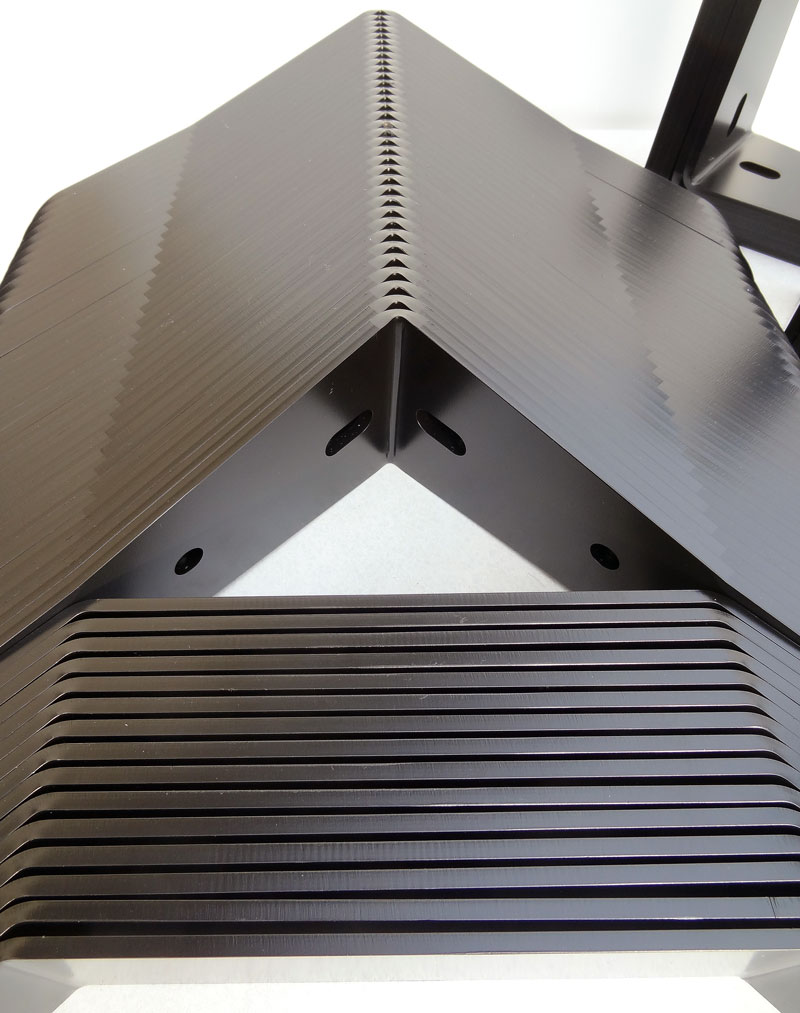

優れた加工精度を誇る NC.レーザー加工製品

高精度 高品質製品を 火力の力で裁断し シャープな加工品質でつくり上げています。



歪を抑え 正確に加工される鋼材は 接合力 結束力 剛性力に 優れた優位性をもたらします。

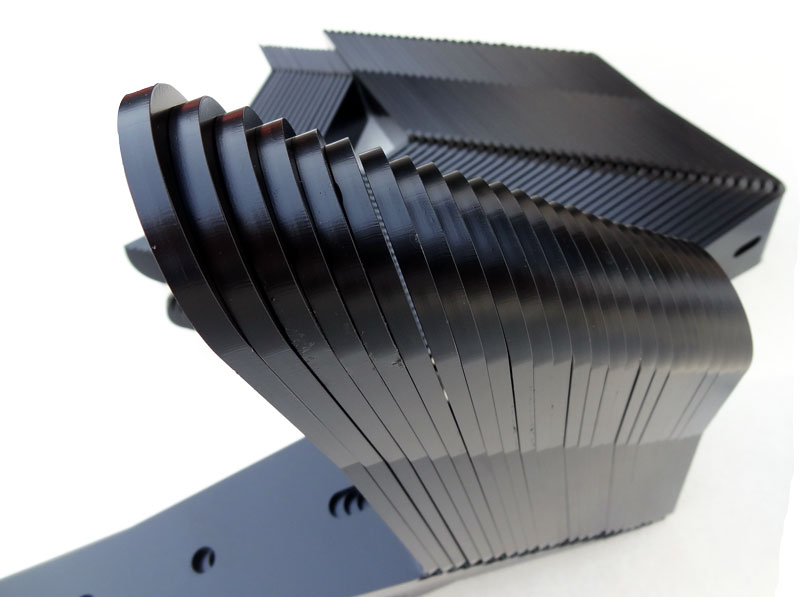

角にフィットする折 歪みのない鋼材面 役割に応えます。



理想の性能をNCレーザー加工で設計しています。

抑え部は広く 柔軟性を生む先端形状 接合部を結束し 角の歪みをコントロールします。



手にする人の感動と金物への大きな期待に応えるために

大量生産金物とは比較にならない「美」 加工線 高品質塗装仕上です。





integrity 精度の高い加工製品パーツは 其々の場所に的確にフィットし 目的のための構成を完成させます。
補強部を的確に捕えます。









拡大表示

角に広くフィットし 先端に狭く 衝撃力に柔軟に撓みます。

加工精度の高さが 抜群のバランス効果をつくりだします。

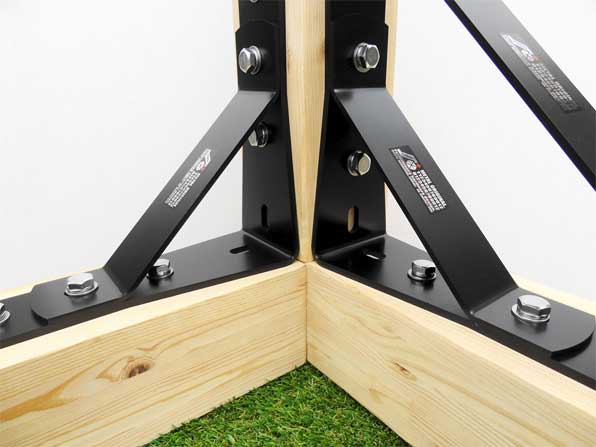

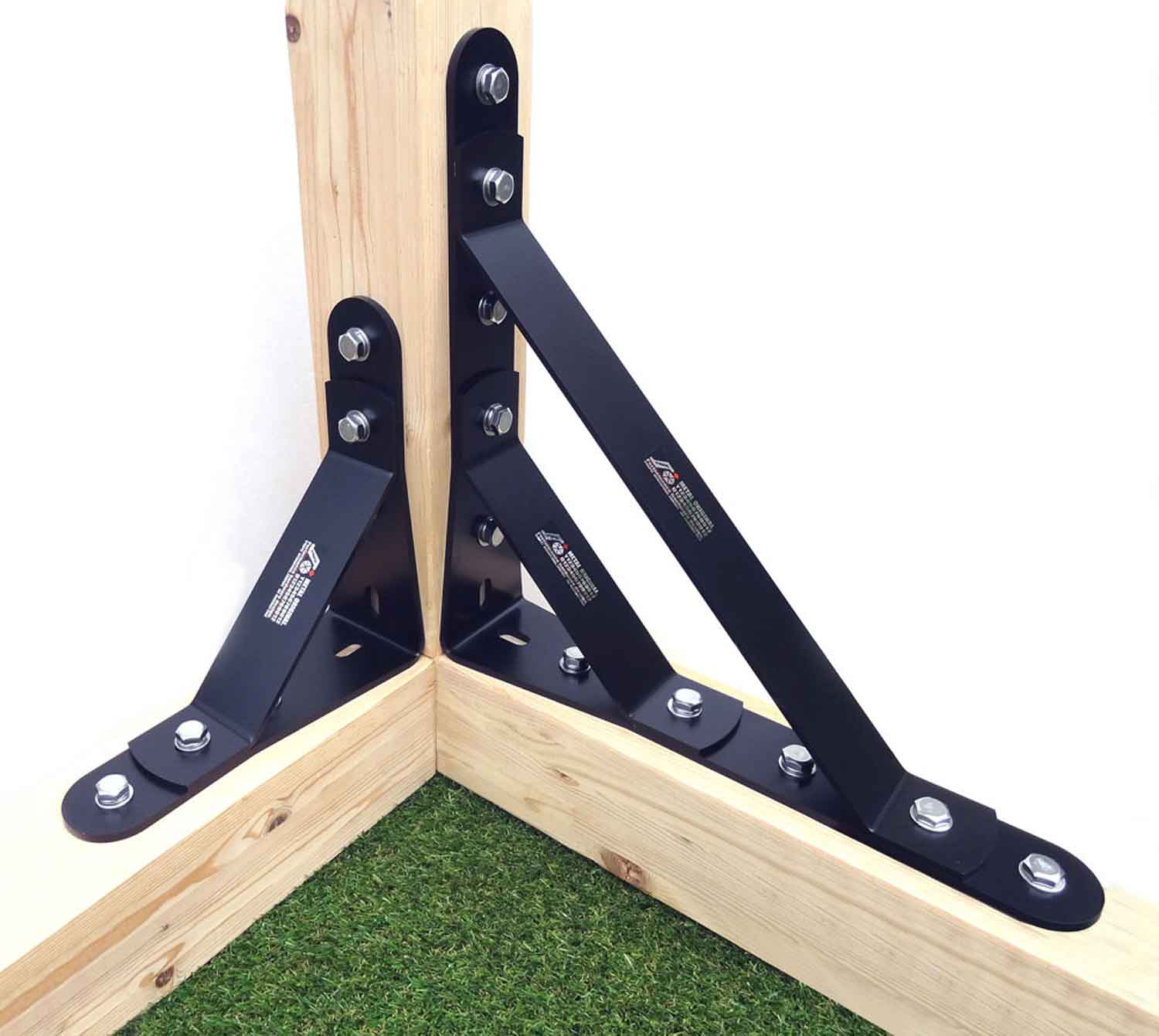

●火打金物としても使用できる大型サイズ、金物角幅9cmが柱材接合部の角に幅広くフィットします。
金物の「接合力」と「強力な補強効果」を柱材結束部に広く安定した形で伝えます。











●強い火打ち効果を発揮する二つの斜板構成、変形しにくいコーナー「剛性」をつくります。
幅広6cmのコーナー斜板は、外部応力に強い金物構成を形成し、強力で柔軟な補強効果を提供します。











●金物性能と補強効果を確実に発揮させる為の固定ボルト数10本採用。
柱材と金物を一体化させ、強い接合部、歪みに強いコーナー取付を実現します。

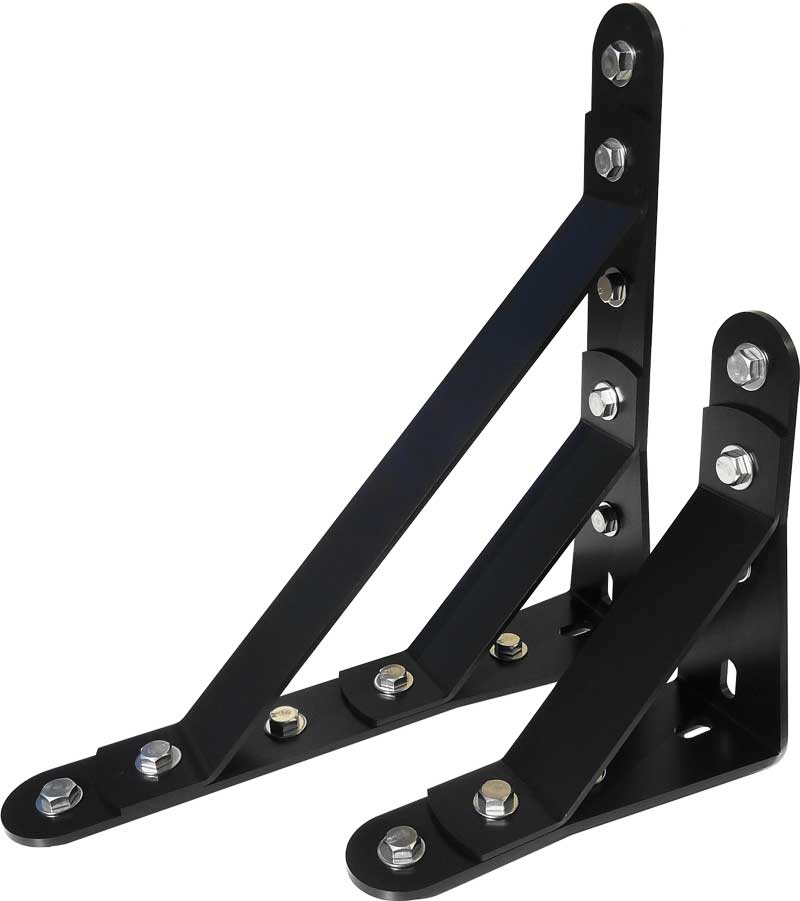

●狭いコーナーに対応する中型L金物
 金物角幅も9cm有り、柱材接合部の角に幅広くフィットします。
金物の「接合力」と「強力な補強効果」を柱材結束部に広く安定した形で伝えます。









●火打ち効果と、変形しにくいコーナー「剛性」をつくります。
幅広6cmのコーナー斜板は、外部応力に強い金物構成を形成し、強力で柔軟な補強効果を提供します。











●金物性能と補強効果を確実に発揮させる為の固定ボルト数6本採用。
柱材と金物を一体化させ、強い接合部、歪みに強いコーナー取付を実現します。

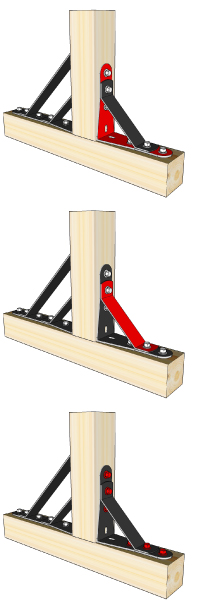

LR-N250BW  ■直交する二方向の柱材を1個で引寄せ結束することができます。

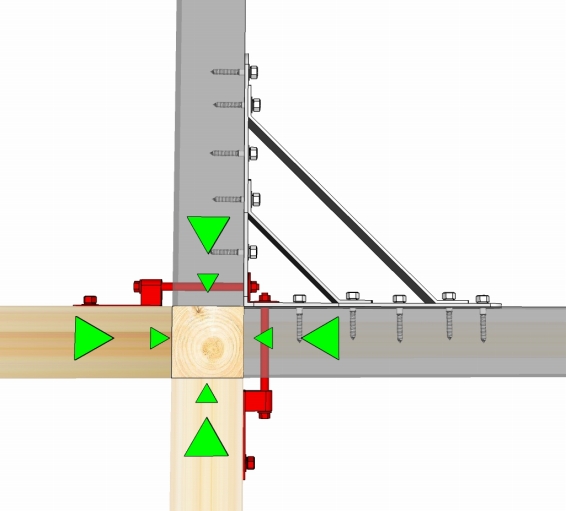

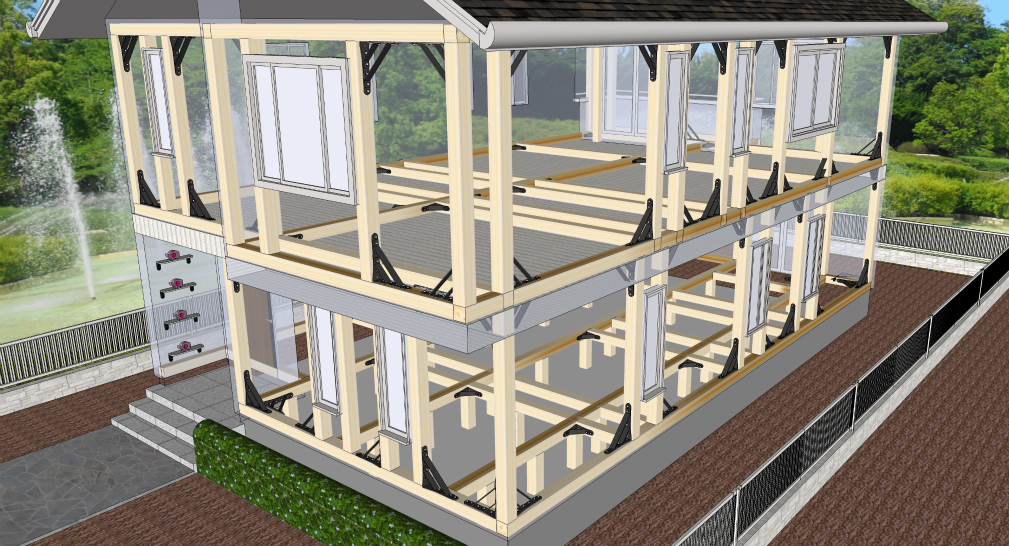

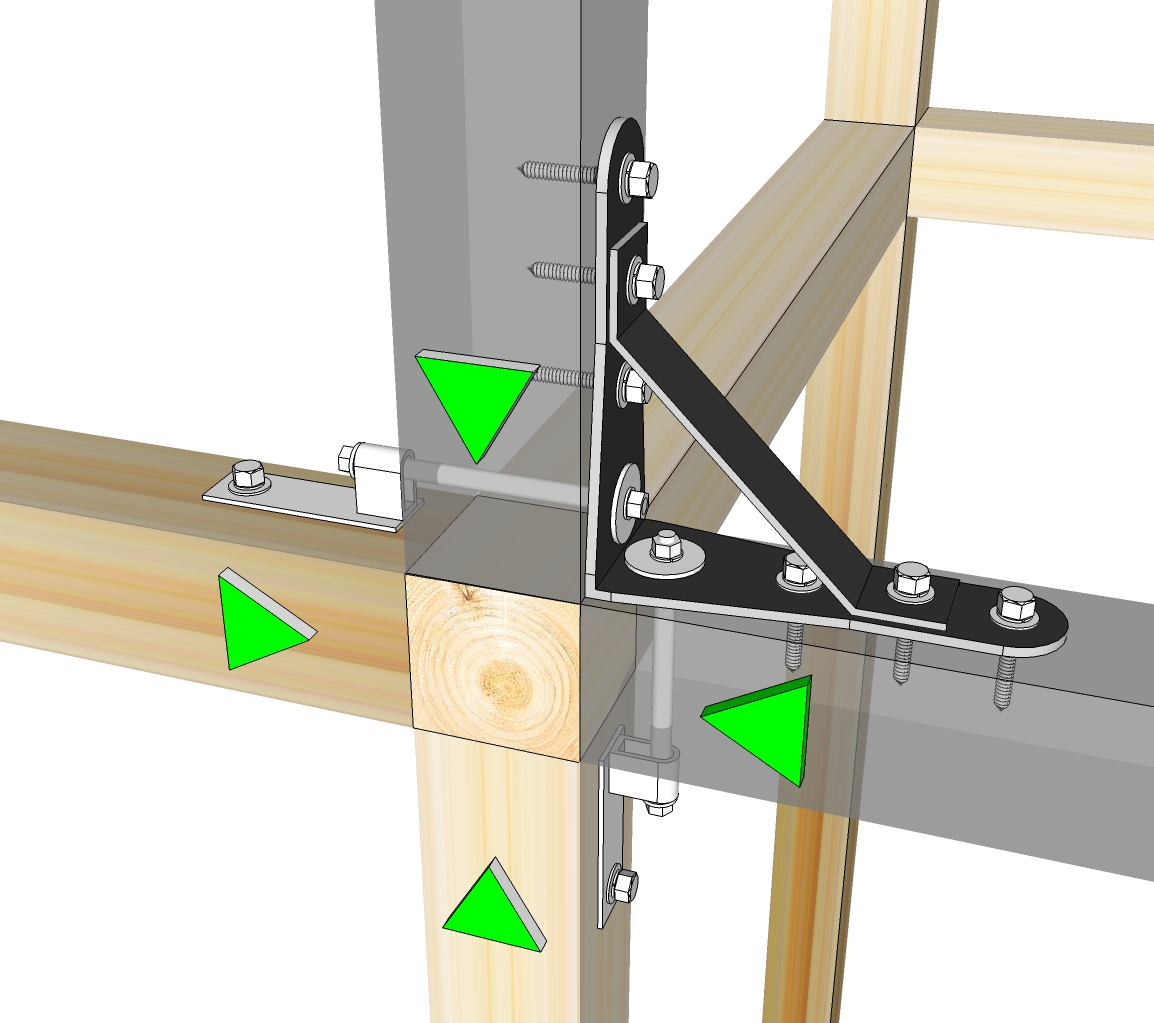

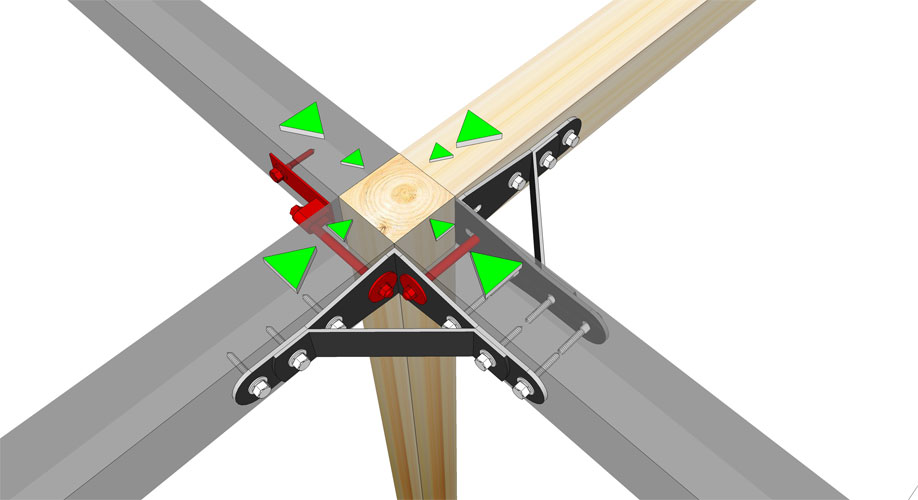

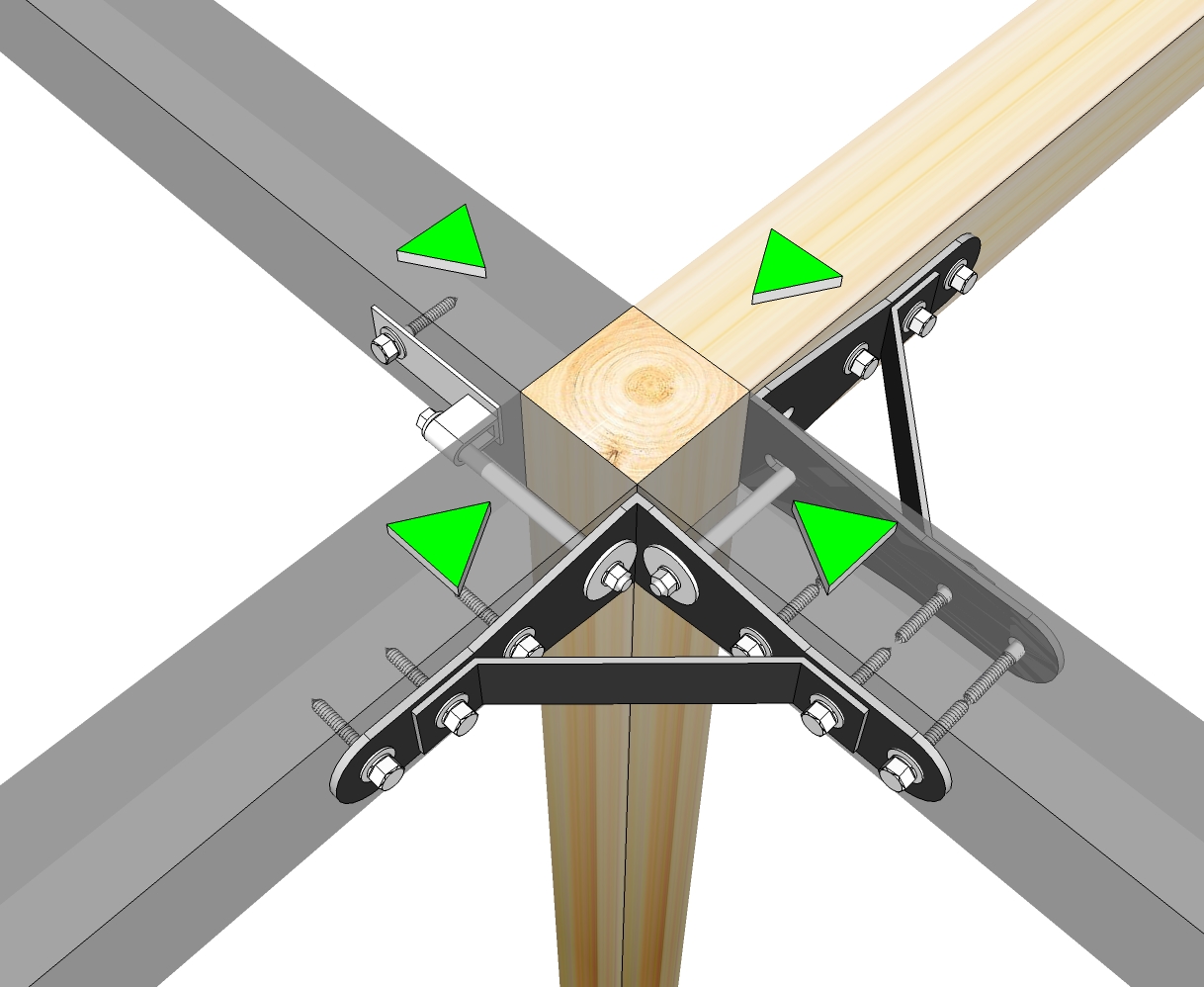

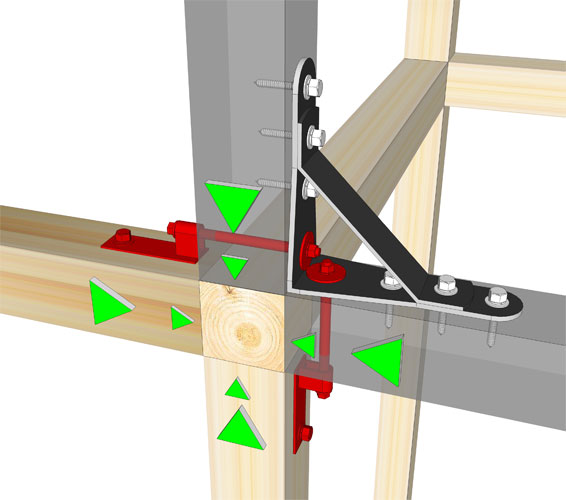

●直交する柱材4方向を引寄せて角を構成させます。

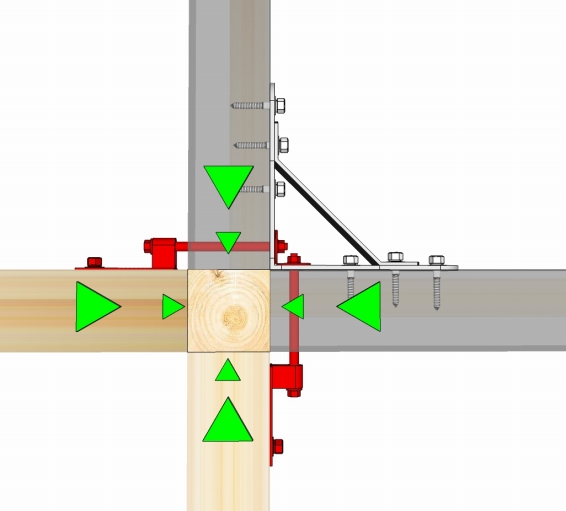

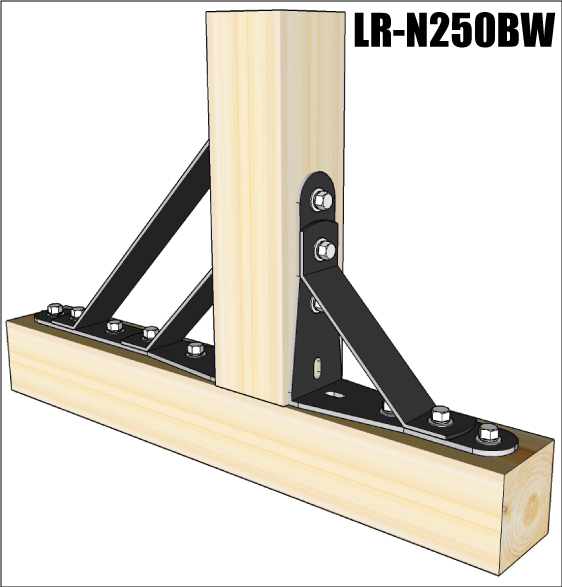

●柱材引寄せ金物との兼用使用例
(図の柱材は105mm。取付ボルトは9M×65mmで接合しています。 )
(※105mm角材に9M×65mmを対面使用した場合、ボルト先端部約5mm部分が互いに交差し接触が有りません。)
(※斜板使用箇所は約0mm〜-1mm以内で交差、接触はありません。)

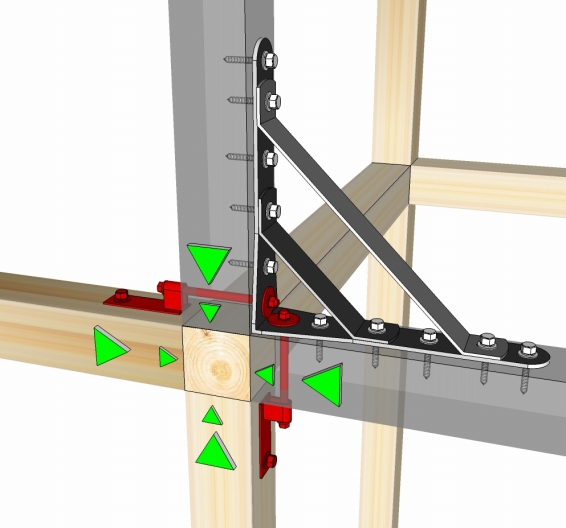

LR-N250BW  拡大表示 ●四方向の柱材を2個のLR-N金物で引寄せ結束する事が出来ます。

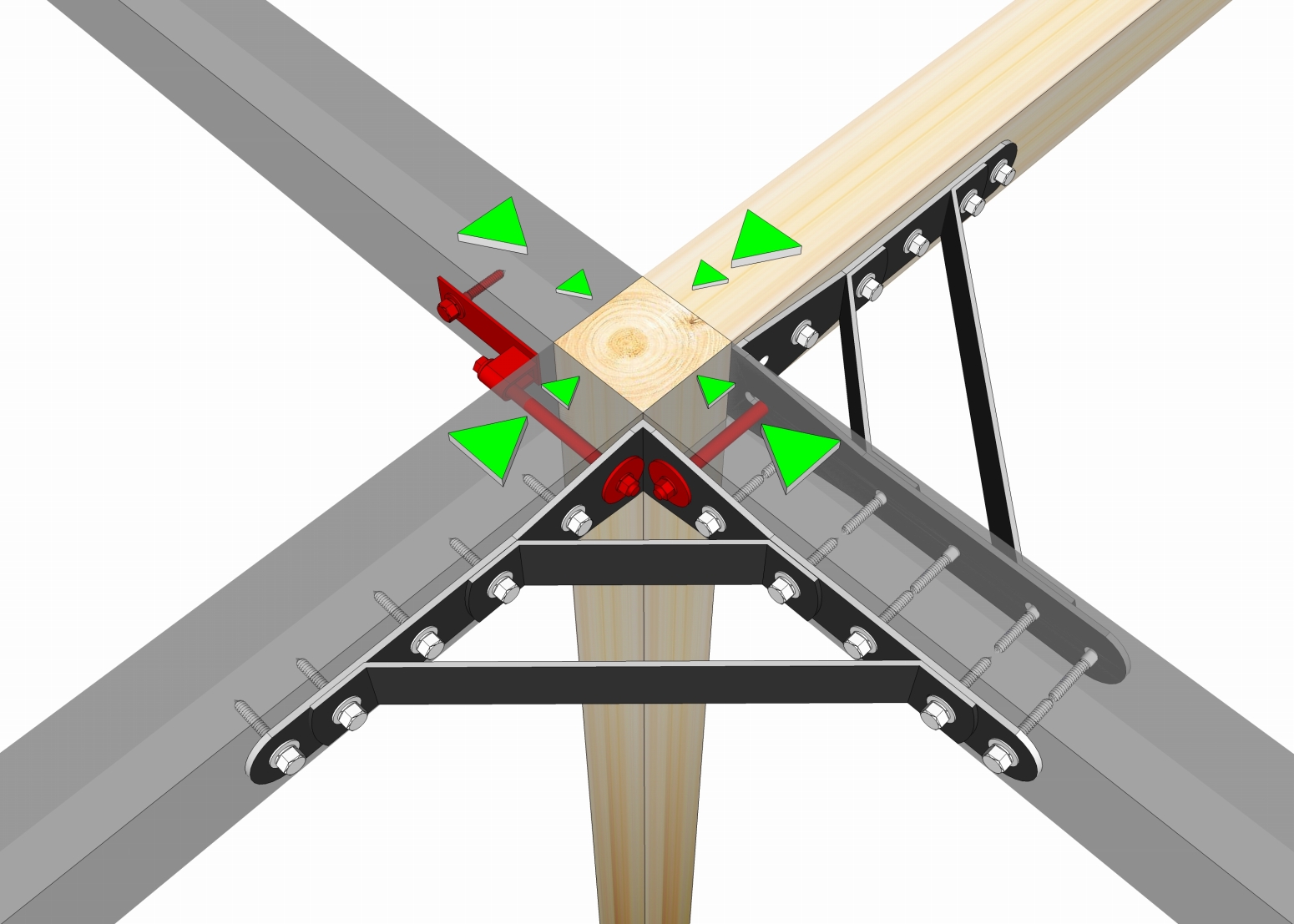

LR-N400BW ■直交する柱材4方向を引寄せて角を構成させます。
LR-N400BW  拡大表示 ●四方向の柱材を2個のLR-N金物で引寄せ結束する事が出来ます。
■コーナー斜板構成で強い火打ち効果が期待できます。

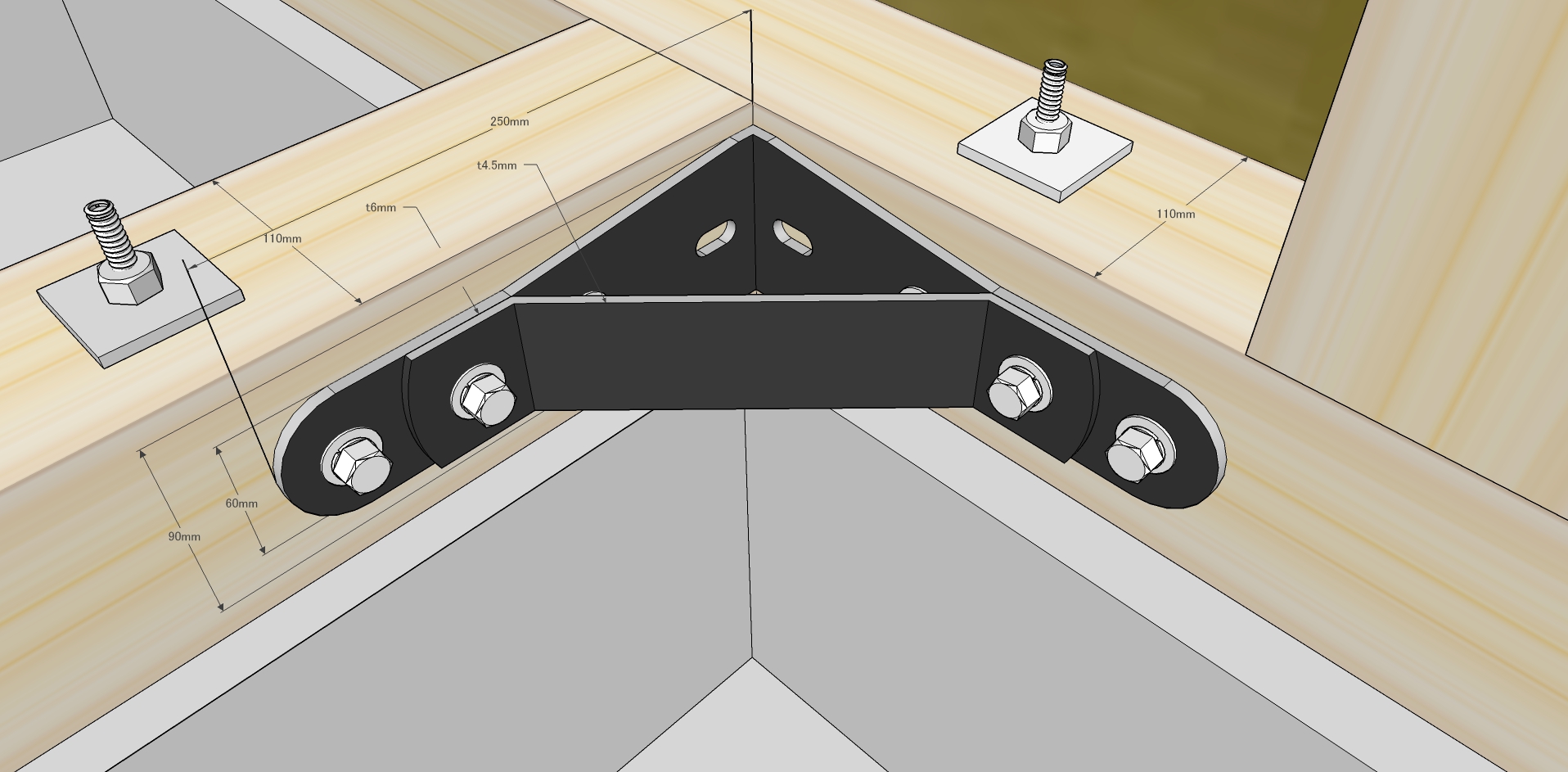

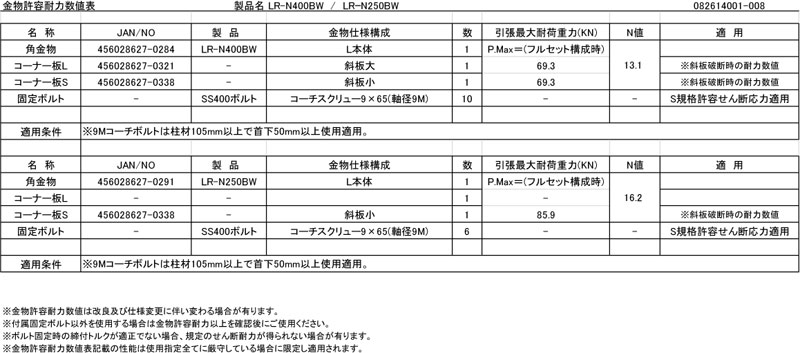

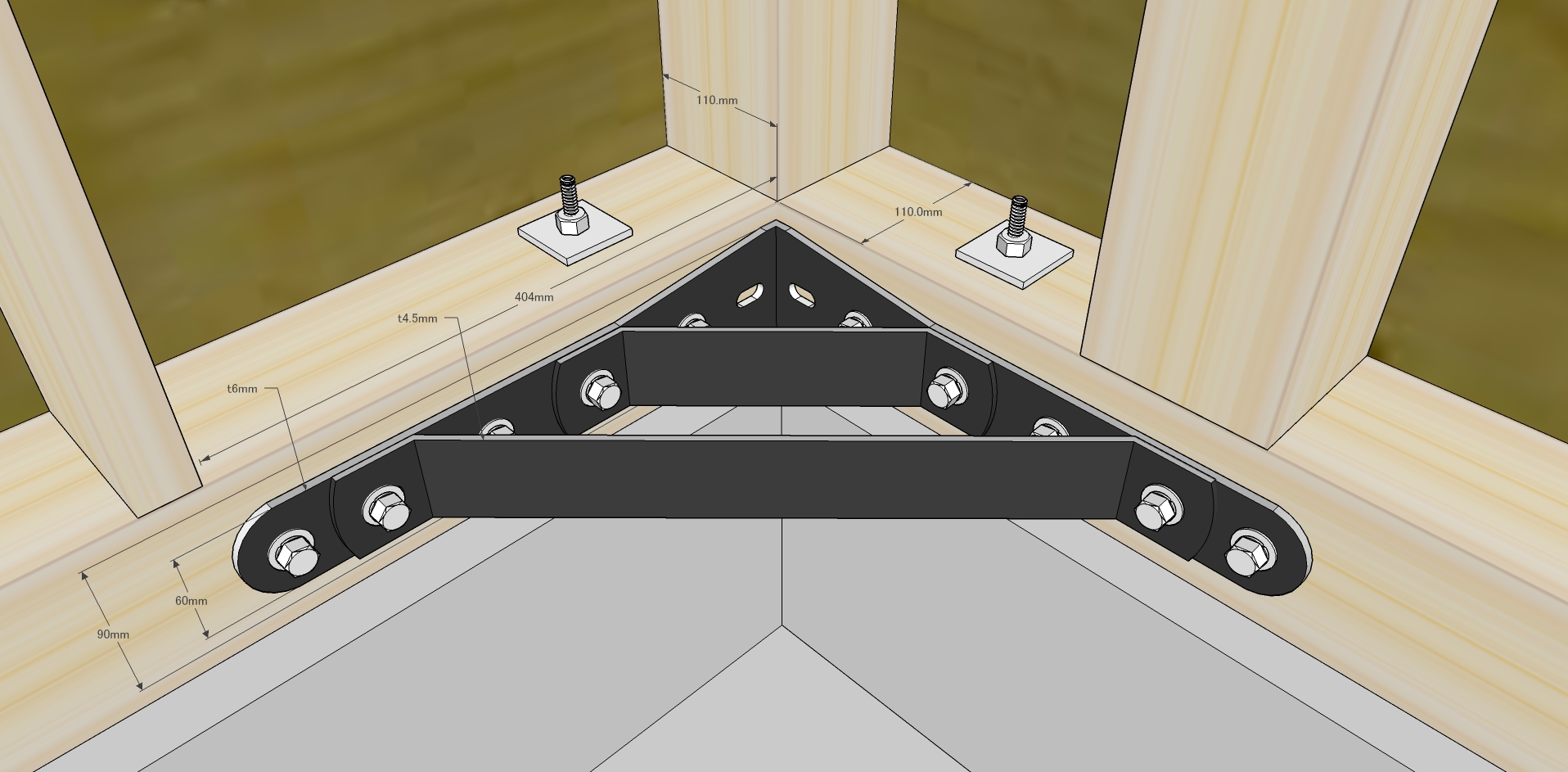

拡大で取付寸法が分かります。→  LR-N400BW  LR-N250BW

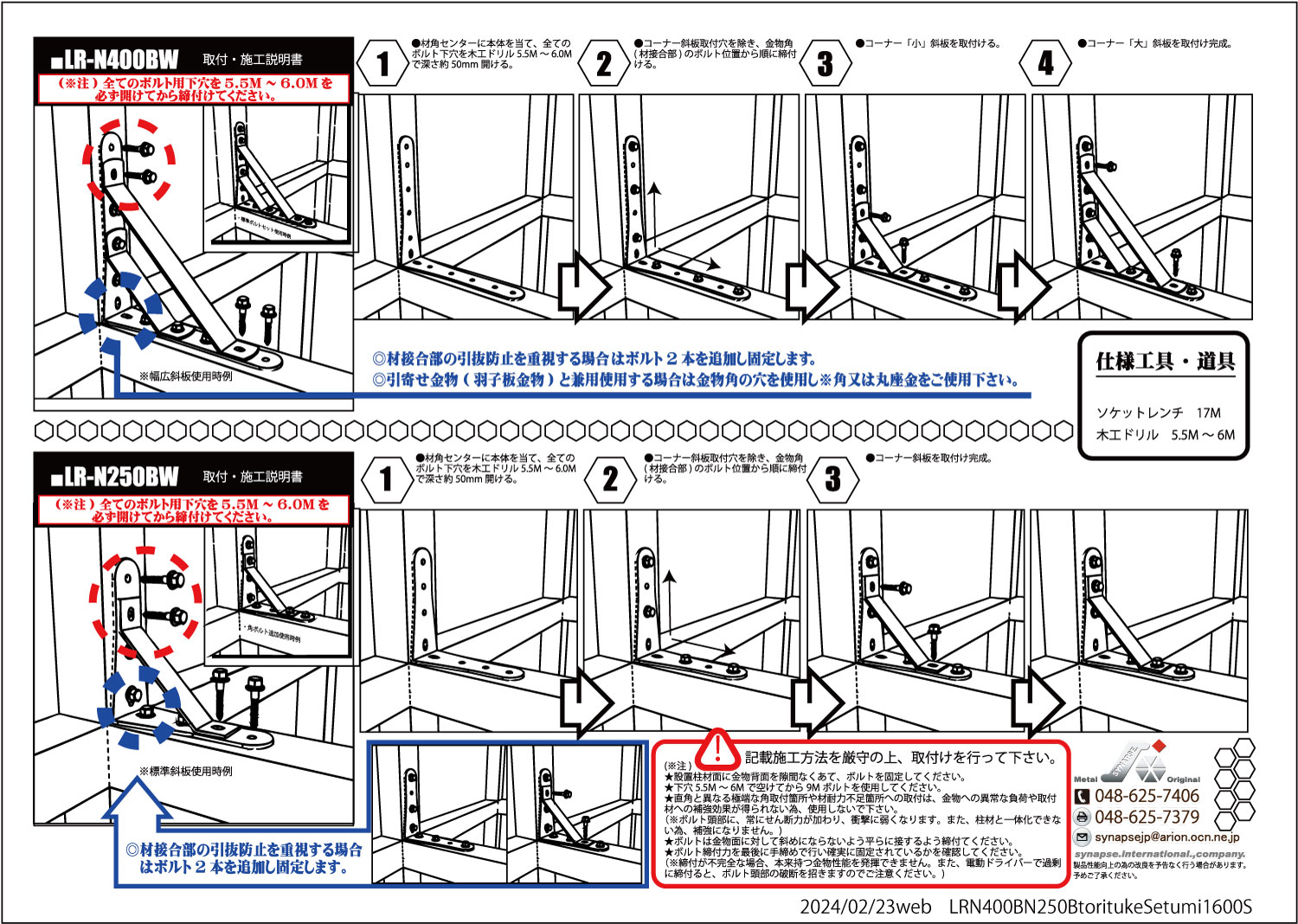

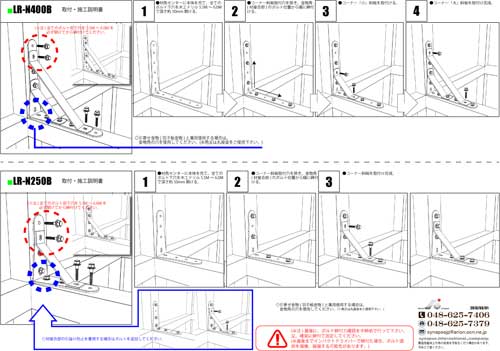

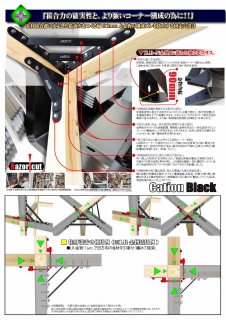

取付・施工手順説明書

NEW Wide.Corner.

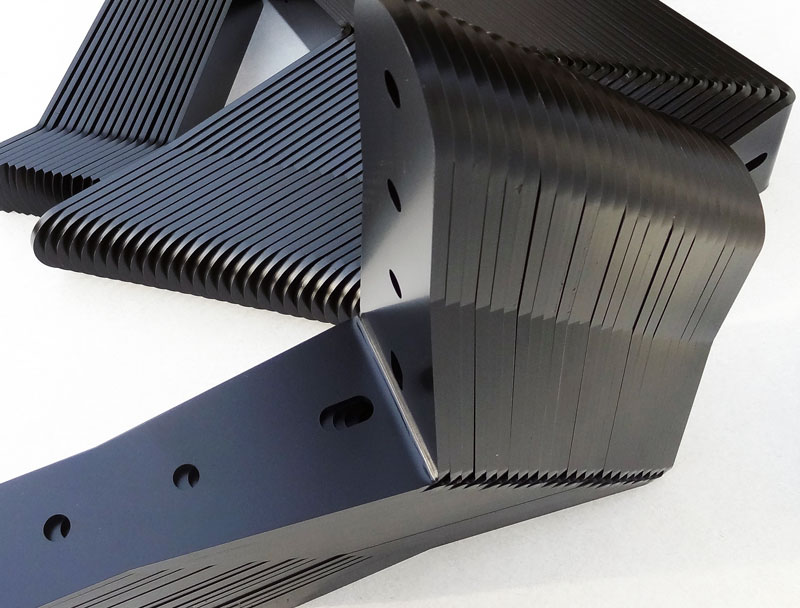

●●●LASERカット製品 幅広WIDE コーナー斜板

●●●●●●●●●●●●●

※コーナー斜板はシナプスの「特許登録」製品です。
登録実用新案第3081133号  登録実用新案第3084875号

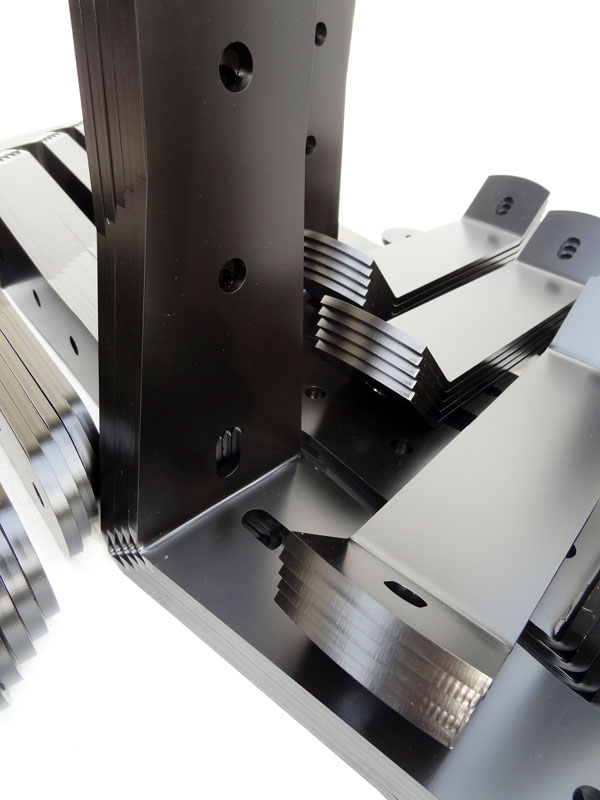

最大の特徴として、press時の金属歪や変形が無く正確に切断されています。

また、加工部火力切断時に焼きが入り、鋼材が変化・強化され引張時に破断されるボルト穴が、プレス鋼材生地材に比べ耐力が増しています。

より強力な火打ち効果をつくり出す ◎WIDE斜板 (幅60mm/*1.取付ボルト穴耐力UP設計) ※レーザーカット部材使用

*斜板仕様 幅60mm ボルト穴端から板幅端まで21.75mm」あります。 これにより、引張破壊力が始めに加わる斜板のボルト穴破断耐力数値が向上しています。

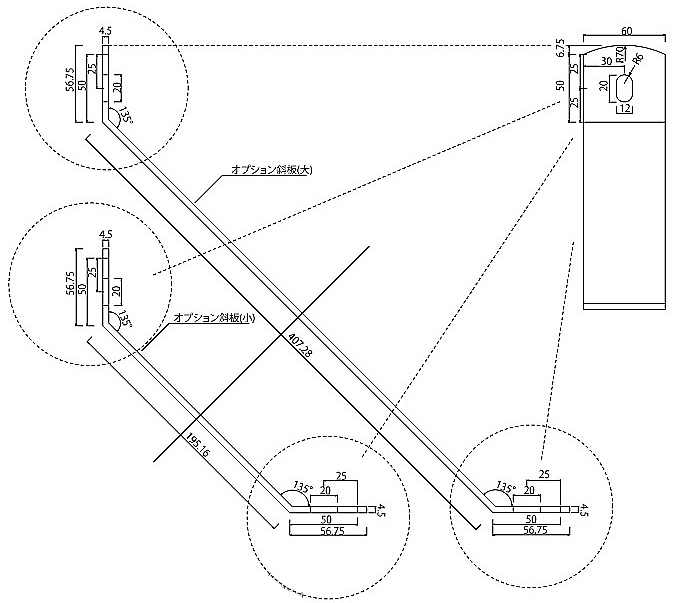

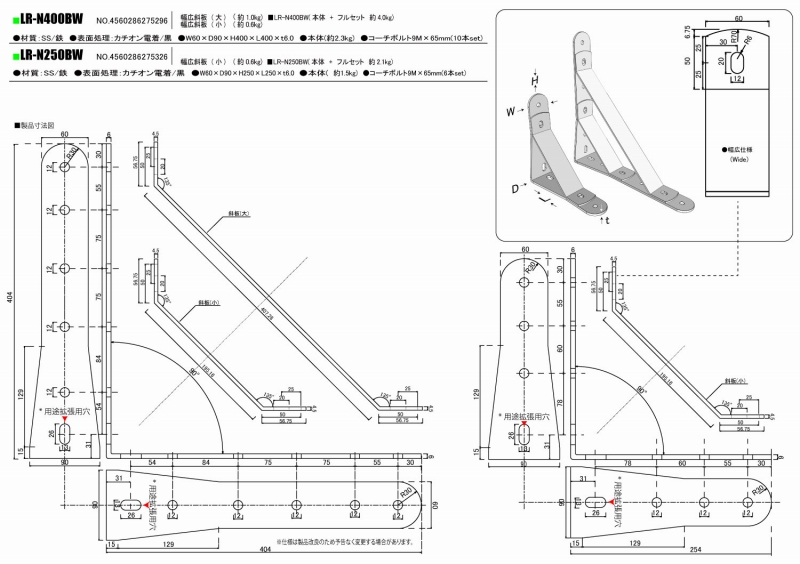

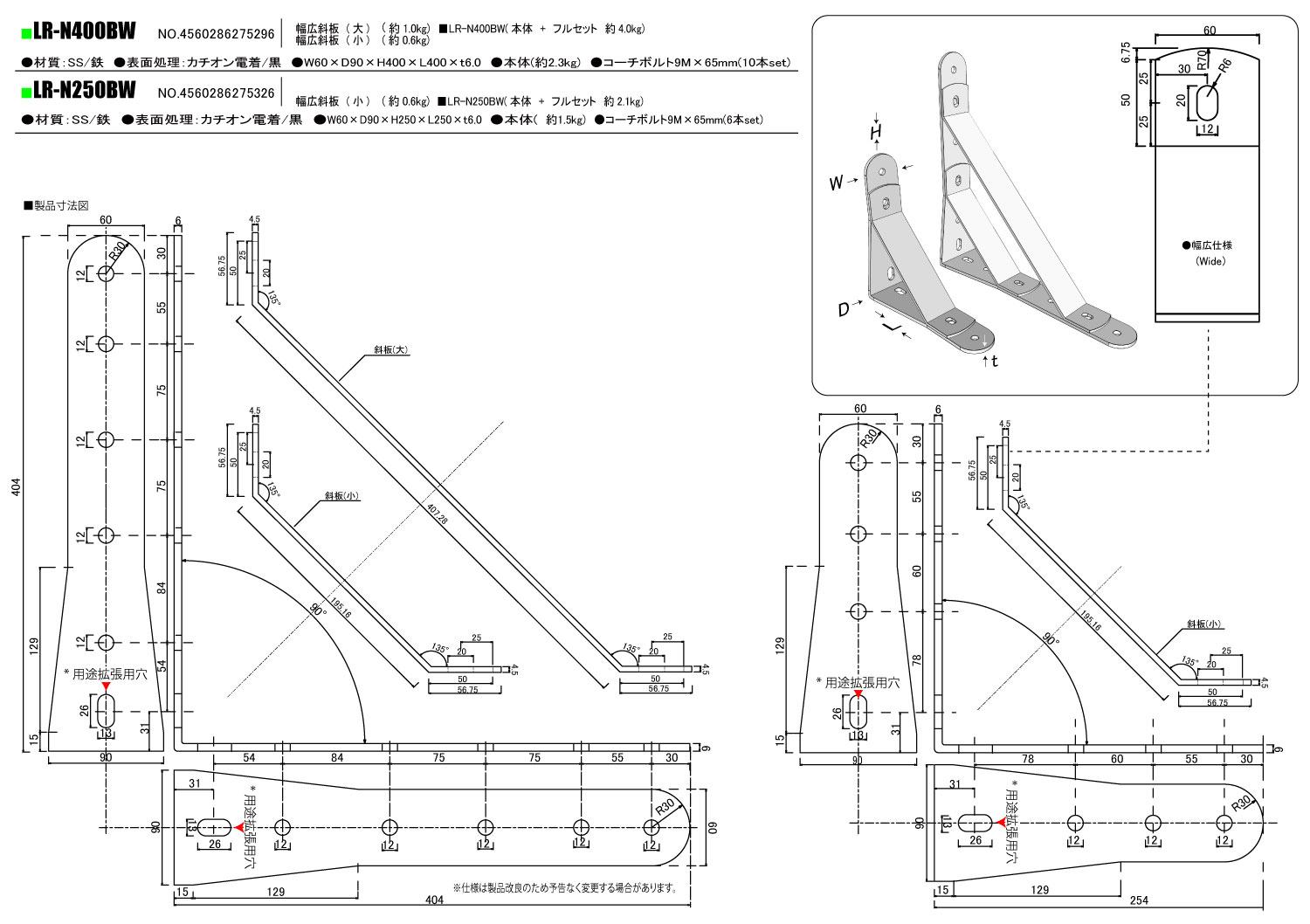

製品寸法図面



拡大表示で寸法が確認できます。

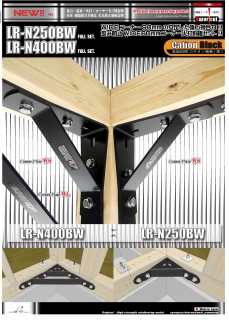

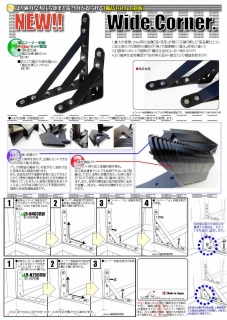

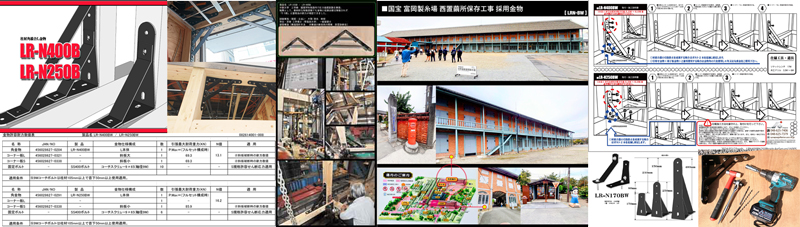

PDF catalog.  (LR-N400BW/N250BW カタログ)

拡大「PDF」表示

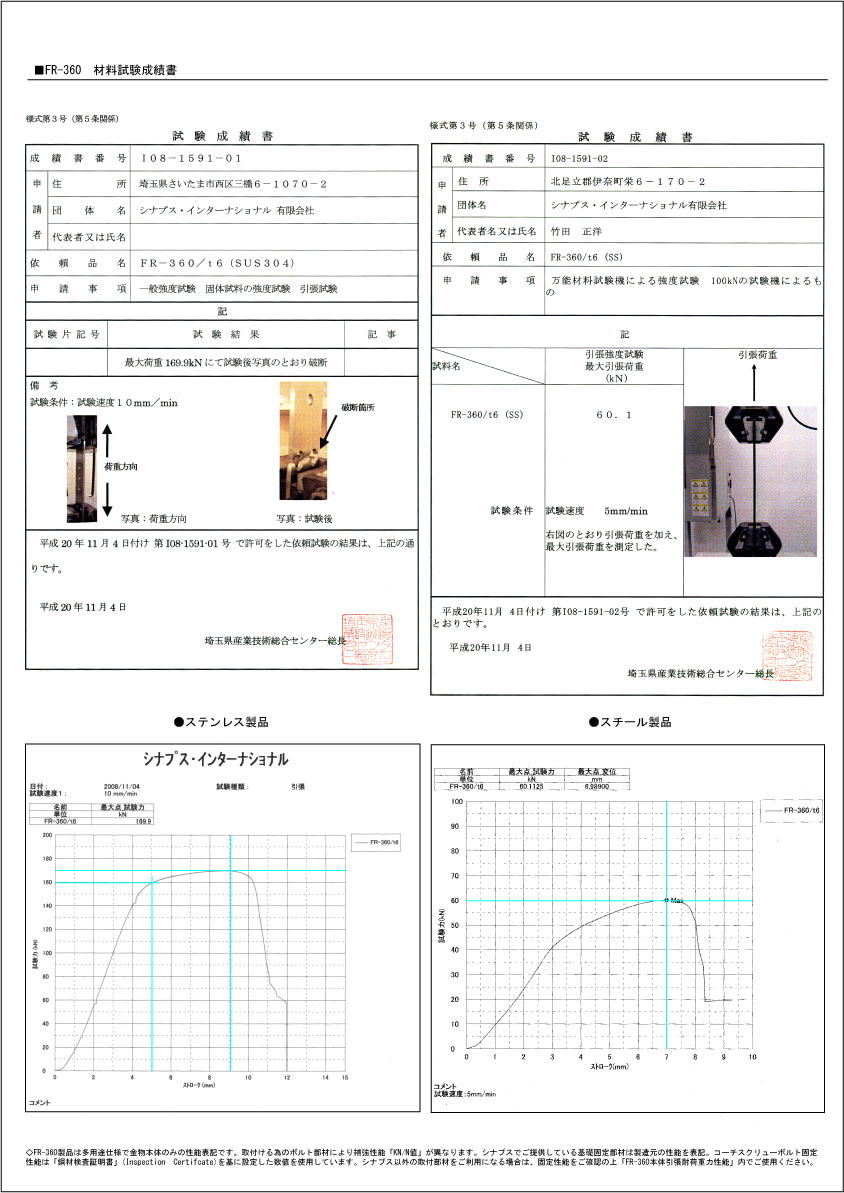

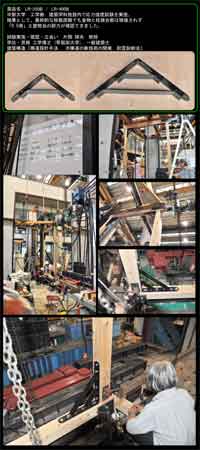

名古屋中部大学 工学部 建築学科施設内での応力強度試験風景

※上記成績表の性能数値は仕様、設計により変更になる場合が有ります。 ※変更後であっても、表性能を下回ることはありません。



NEW LR-N170BW

詳細はこちら

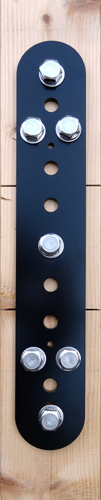

FR-360B 柱材接合金物 鋼材板厚6mm仕様

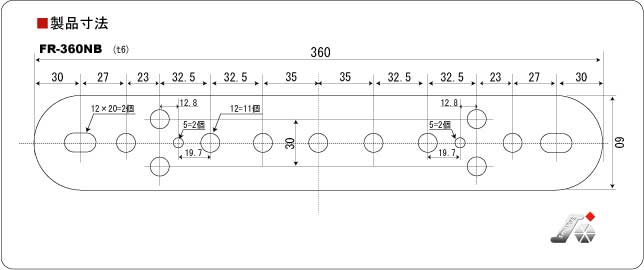

◇FR-360NB(板厚6mm)(SS/鉄 表面処理/カチオン電着(黒)) 取付部材(無)



拡大表示

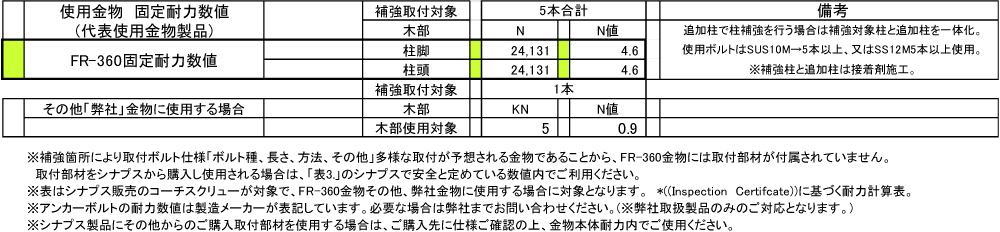

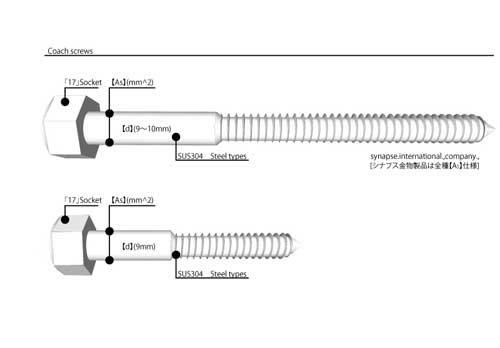

●別売品 ボルト(※シナプス購入品対象耐力数値)

※表記耐力数値は別売品用にシナプスで設定した安全使用耐力数値になります。

製品および固定ボルト部材性能数値に関するご注意事項。

下記表のボルト耐力数値はシナプスが採用する部材製品で性能証明書付の結果数値に基づき、シナプス基準に合わせて算出された数値であり、

シナプス製品のみに使用した場合を対象としたボルト及び金物耐力数値になります。

よって、他に販売されているボルト部材に当てはめることは一切できず対象外となります。

また、シナプス製品に、指定外のボルト部材を使用した場合のカタログ性能数値は保証されませんのでご注意ください。

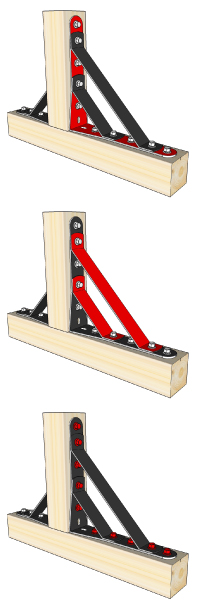

●補強例

W補強例 拡大 FR金物1個補強力/柱脚 24.5KN(N値4.6) 例図はFR金物2個使用/柱脚49.0KN(N値9.2)

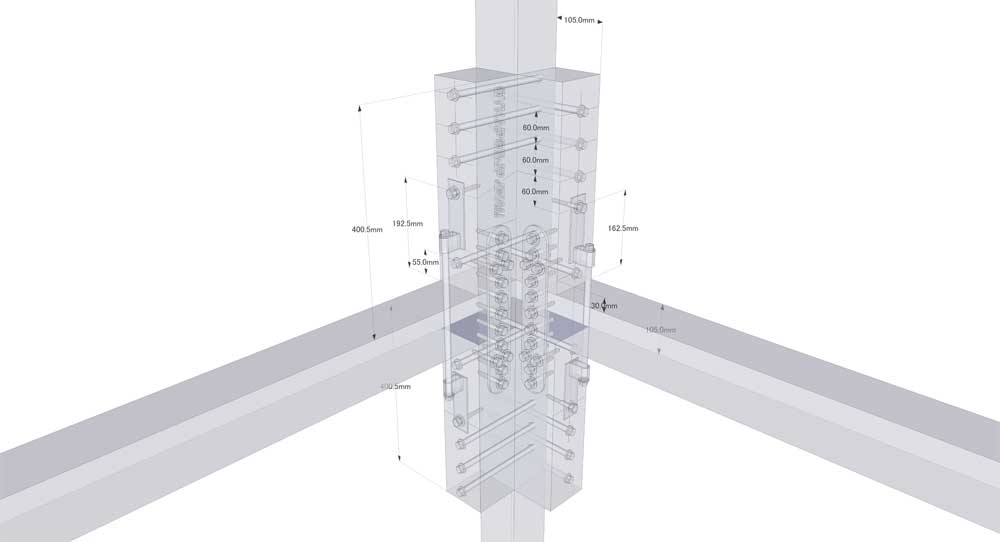

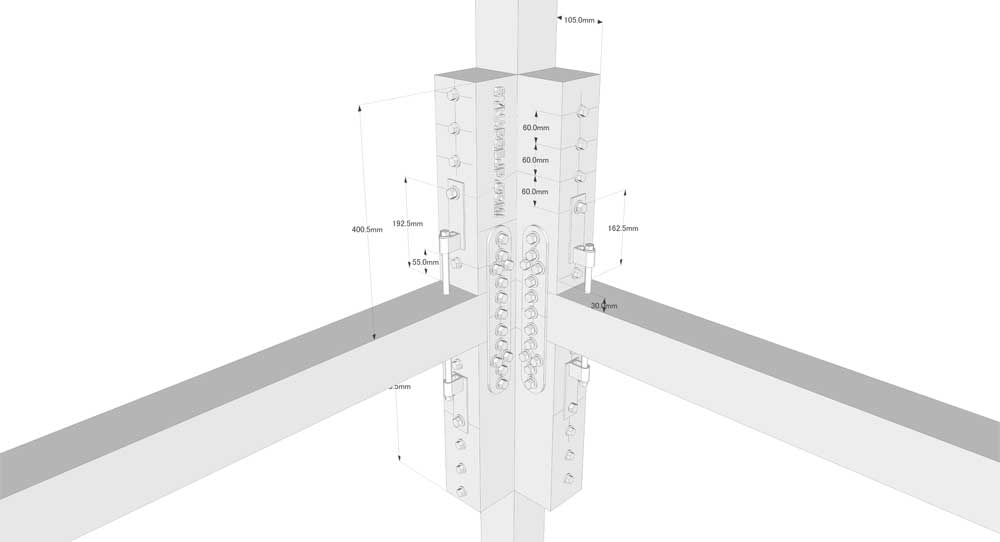

●透視図↓ 補強対象柱サイズにより各材・各箇所の寸法(mm)が変化します。

W補強例 拡大
